——交辦安監函〔2024〕1432號文件解讀（閉路視頻及ETC部分）
一、概述
為進一步加強公路水運工程質量檢測機構資質審批工作，提升技術評審工作的針對性和有效性，交通運輸部辦公廳于8月1日正式發布交辦安監函〔2024〕1432號文件，也即《交通運輸部辦公廳關于做好公路水運工程質量檢測機構資質評審有關工作的通知》。其核心主旨包括：一、更新優化部分檢測參數，二、進一步細化明確專家評審內容。本文也將從以上兩個方面解讀在交通工程專項中的閉路監控視頻傳輸系統和ETC門架系統方面新老標準有何區別，并且將給出針對新標準的解決方案。
二、新老標準檢測參數及要求設備的差異解讀
2.1 閉路電視傳輸性能檢測參數的差異
新老標準中對于閉路電視監視系統的視頻傳輸性能參數指標要求有所不同，老標準中的視頻傳輸性能指標參數所有內容均為黑體強制要求檢測項目，如圖一所示；而新標準中將標清部分作為非黑體檢測項目單獨標出，如圖二所示。

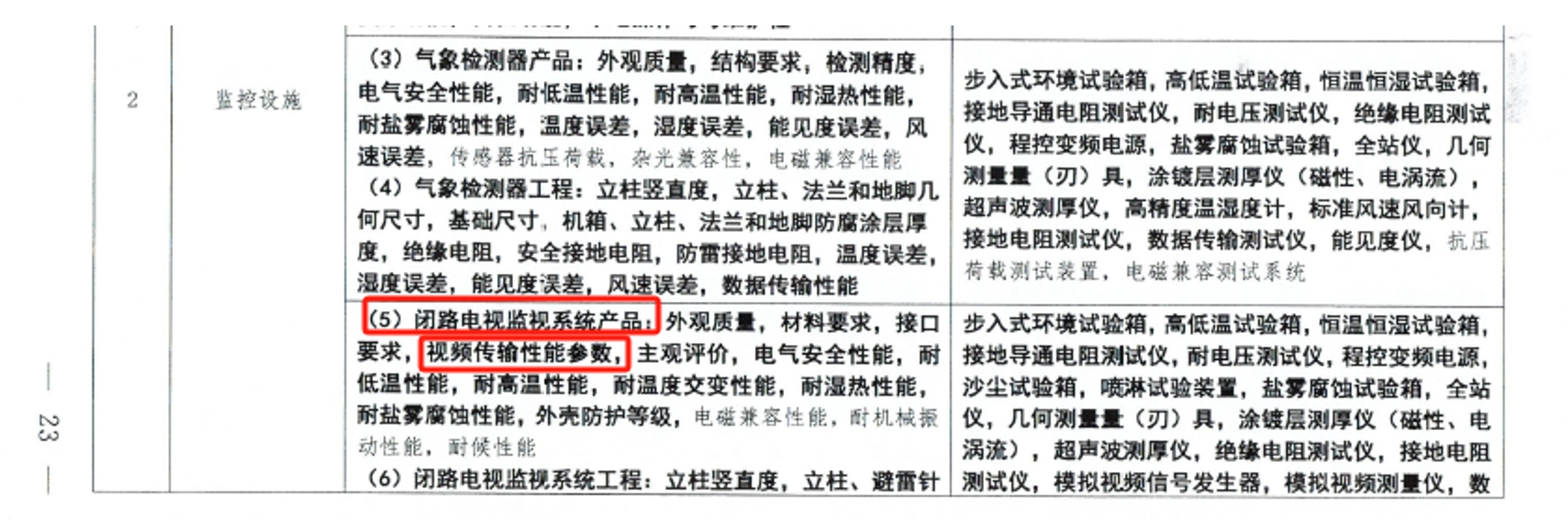

圖一 老標準中關于閉路電視視頻傳輸性能參數要求部分的截圖

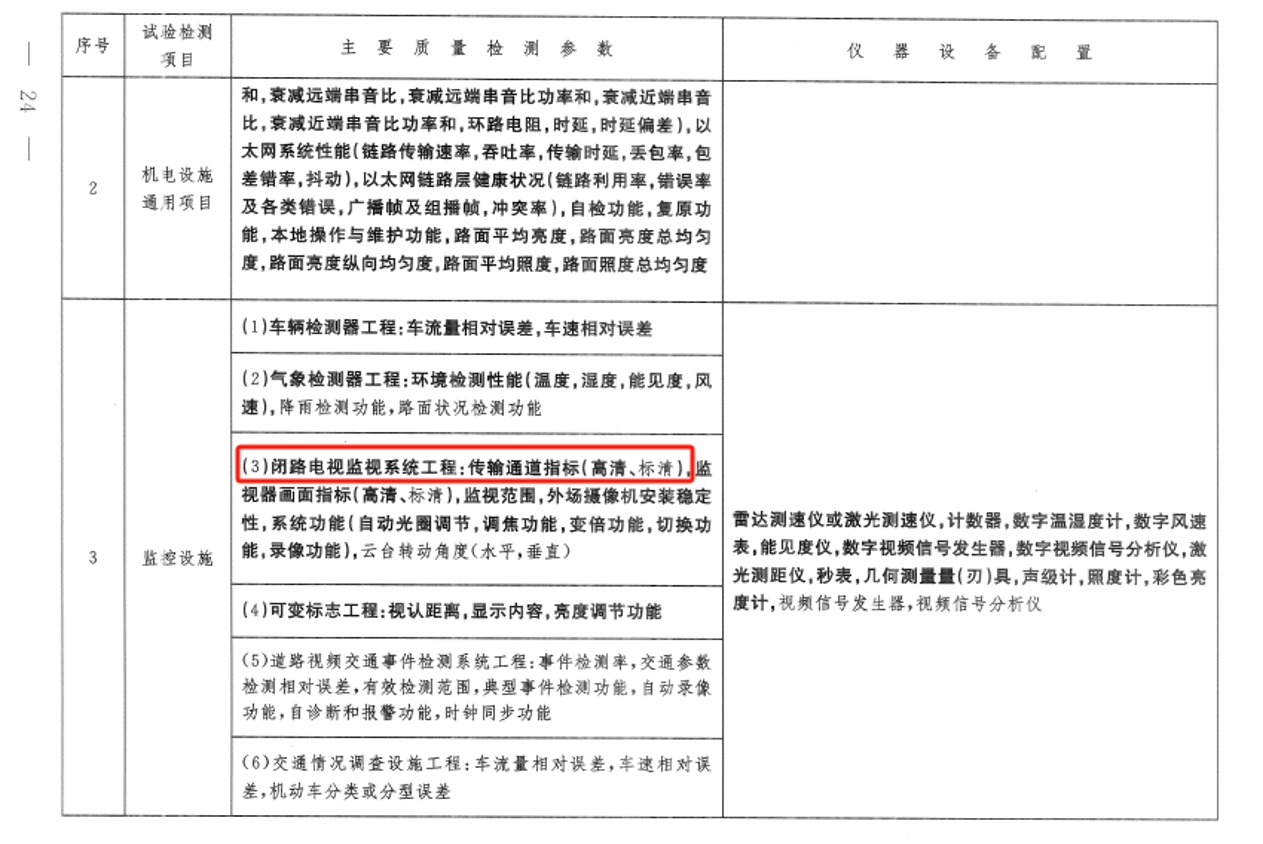

圖二 新標準中關于閉路電視視頻傳輸性能參數要求部分的截圖
2.2 閉路電視傳輸性能測試設備要求的差異
新老標準中對于閉路電視監視系統的視頻傳輸性能參數的測試設備要求也有相應調整，老標準中的測試設備分別為模擬視頻信號發生器、模擬視頻信號分析儀，數字視頻信號發生器和數字視頻信號分析儀，并且均為強制性黑體設備，如圖三所示；而新標準中將，數字視頻信號發生器和數字視頻信號分析儀保持不變，將模擬視頻信號發生器、模擬視頻信號分析儀改成了視頻信號發生器和視頻信號分析儀，并且改為非黑體設備，如圖四所示。

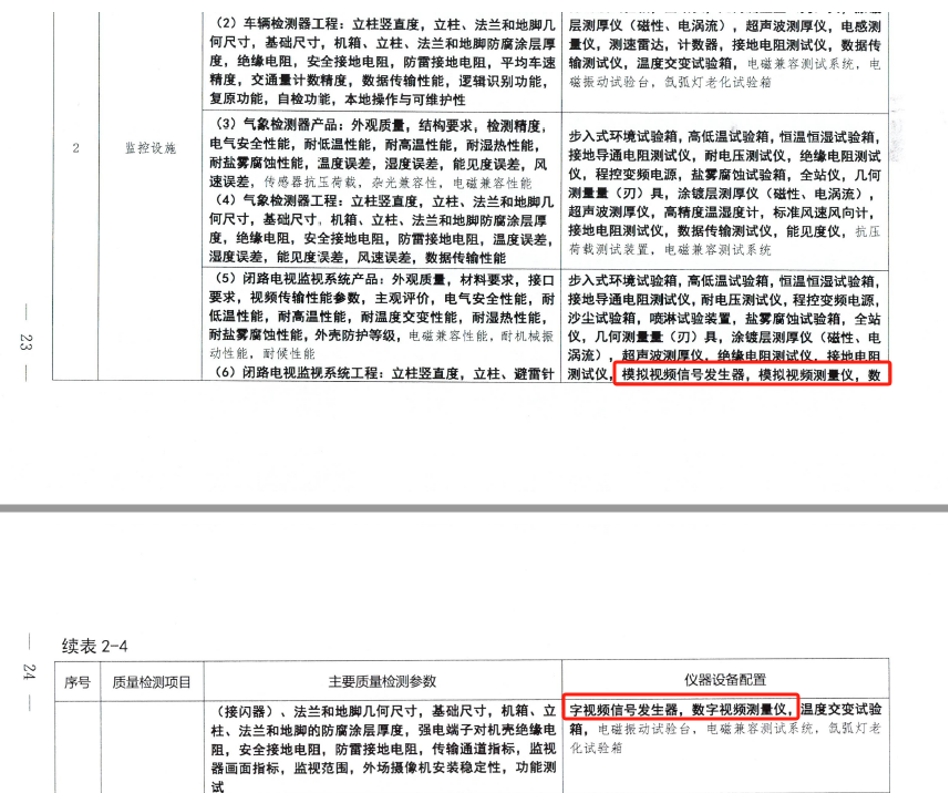

圖三 老標準中關于閉路電視視頻傳輸性能參數檢測設備要求的截圖
圖四 新標準中關于閉路電視視頻傳輸性能參數檢測設備要求的截圖
2.3 ETC門架系統（路測設備工程）核心檢測參數的差異
針對ETC門架系統核心測試指標的要求，老標準要求檢測的指標包括：RSU通信區域、頻率容限、等效全向輻射功率、調制系數、占用帶寬、前導碼、接收帶寬、接收機誤碼率，其中RSU通信區域?yàn)閺?qiáng)制性指標。新標準中要求的檢測項目改為了：通信區域、RSU工作信號強度、RSU工作頻率、RSU占用帶寬、RSU前導碼、RSU通信流程，并且全部為非黑體。新標準中要求的核心檢測項目完全與《公路工程質量檢驗評定標準 第二冊 機電工程（JTG 2182-2020）》一致，值得注意的是在2182標準中RSU工作頻率、RSU占用帶寬和RSU通信流程屬于△重點檢測項目。

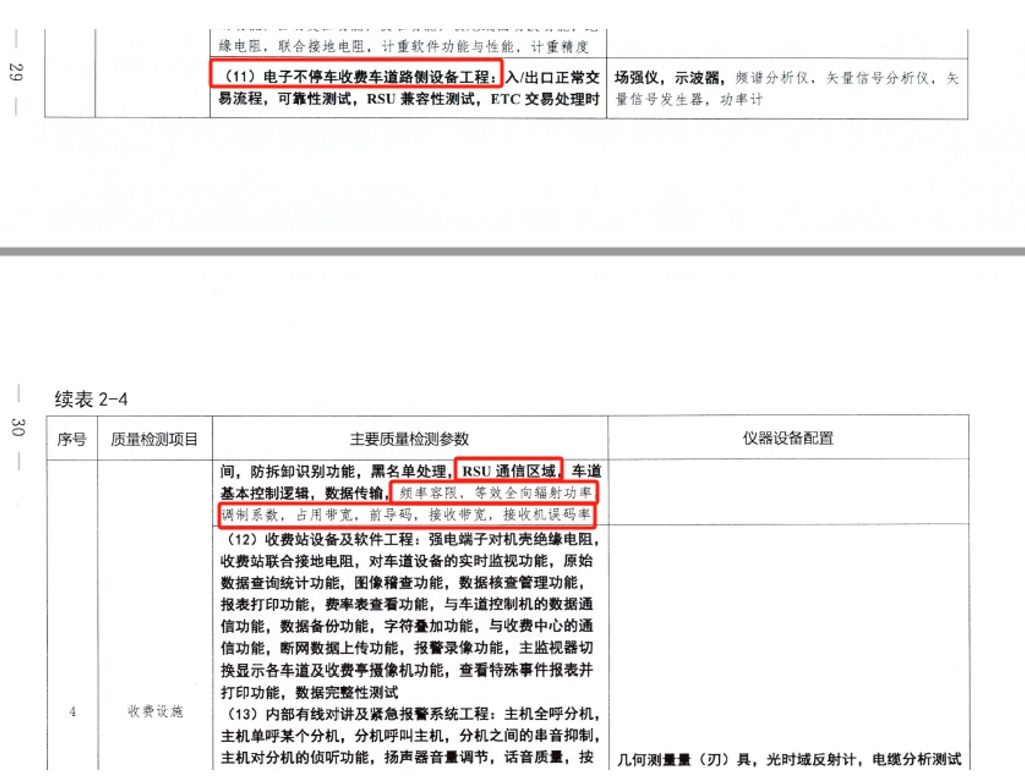

圖五 老標準中關于ETC門架核心性能指標參數要求的截圖

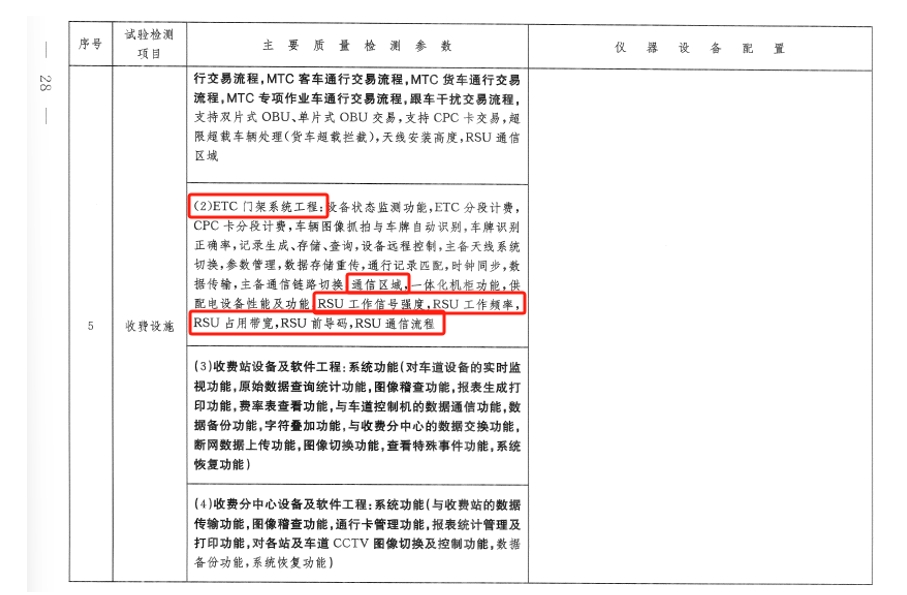

圖六 新標準中關于ETC門架核心性能指標參數要求的截圖
2.4 ETC門架系統（路測設備工程）核心檢測設備要求的差異
對于ETC門架系統核心檢測設備的要求，老標準要的檢測設備包括：場強儀、示波器、頻譜分析儀、矢量信號分析儀，矢量信號發生器和功率計。其中場強儀和示波器為強制要求設備。新標準中要求的檢測設備改為了：全向測試天線、場強儀、頻譜分析儀、矢量信號分析儀，功率計和示波器，并且全部為非黑體。去掉了矢量信號發生器，增加了全向測試天線，但是為了更好的進行實際測試并且完善產品測試能力，建議采購一臺矢量信號發生器輔助實際測試、模擬演練培訓以及故障問題排查。

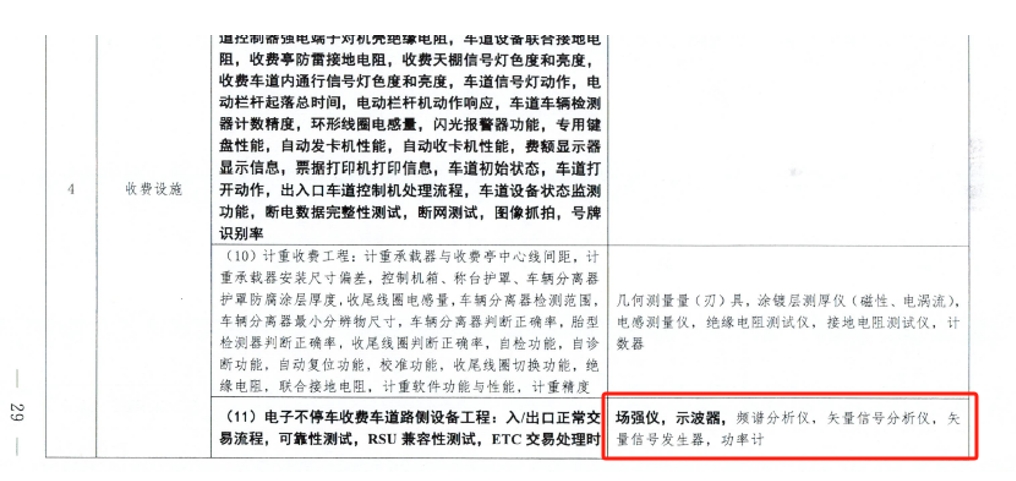

圖七 老標準中關于ETC門架核心性能指標參數要求的截圖

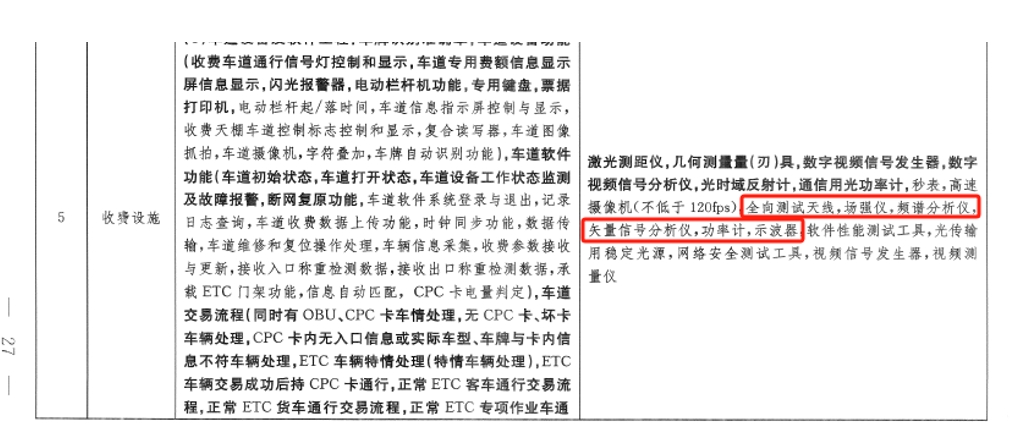

圖八 新標準中關于ETC門架核心性能指標參數要求的截圖
三、測試解決方案
北京度緯科技有限公司作為專業的音頻、視頻和射頻測試測量解決方案供應商，擁有多款公路電子專用測試測量檢測設備及方案，包括：ETC自動化測試系統 ETC Runsys、閉路電視監控測試系統 VisionEye、ETC門架測試系統eEye、ETC現場采集系統 RFC Mini、ETC交易過程分析軟件 ProEye、全向測試天線CHA800-P、定向測試天線CHA200、模擬/數字視頻信號發生器 VSG、IP視頻信號發生器IPSG以及模擬/數字視頻信號分析儀VTS等等，并且具備豐富的公路電子一線測試經驗，可提供全面的陪伴式技術支持指導服務，助力您完成交通工程專項評審以及現場實際測試！?。?/span>
