一、概述
本文基于《GYT 274-2013數字調音臺技術指標和測量方法》當中的測試步驟，將介紹如何使用音頻分析儀測試數字調音臺的模擬輸入-模擬輸出接口指標。
圖1

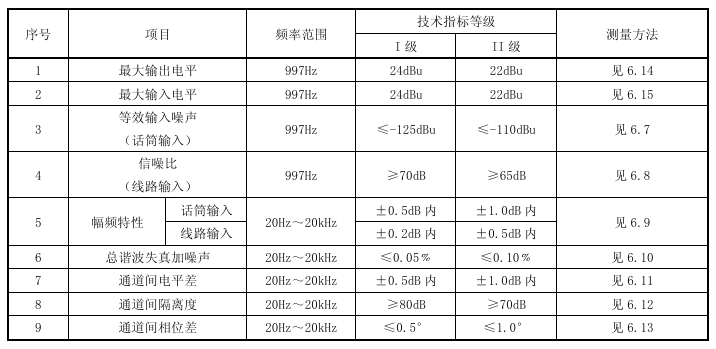

圖1所示為標準中規定的模擬輸入-模擬輸出接口的全部測試指標以及指標要求，包括：最大輸出電平、最大輸入電平、等效輸入噪聲（話筒輸入）、信噪比（線路輸入）、幅頻特性、總諧波失真加噪聲、通道間電平差、通道間隔離度以及通道間相位差。下文將主要介紹如何使用音頻分析儀測試信噪比、幅頻特性以及總諧波失真加噪聲。
二、測試準備
2.1 鏈路連接
圖2

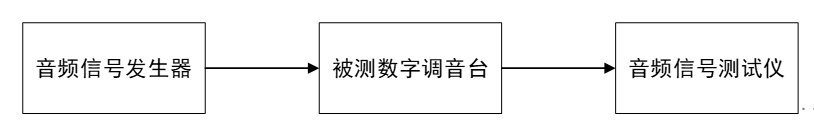

音頻分析儀輸出測試音頻給被測調音臺，音頻信號經過調音臺后再環回給音頻分析儀進行分析，以下測試均按照此方式連接音頻分析儀與被測物。
2.2 調音臺測試狀態
根據標準方法中的說明“除數字調音臺的話筒輸入通道前置增益置開啟外(根據被測設備標稱值設定，建議值為54dB)，其他輸入通道前置增益置于 0dB，且各通道的聲像調整、均衡控制、壓限處理等功能處于關閉或旁通狀態。測量過程中，僅被測通道的衰減器放置在0刻度位置，其余輸入通道的衰減器均處于-∞刻度位置。如數字調音臺設有總輸出控制衰減器，應將其置于0刻度位置。”調整被測調音臺的狀態。此外，有些測試項還要求將被測物調至特定狀態，只需按照標準方法調節即可。
三、測量方法
3.1 信噪比（線路輸入）
標準測量方法：
開啟測試儀輸入端20Hz~20kHz帶通濾波器；
在被測數字調音臺輸入端加入997Hz基準測量電平的正弦波測試信號，通過測試儀讀取輸出電平值 U1；
撤除測試信號，在輸入端加上等額匹配電阻；
記錄輸出端的噪聲電平值U2；
設信噪比為 S/N，則 S/N=U1-U2。

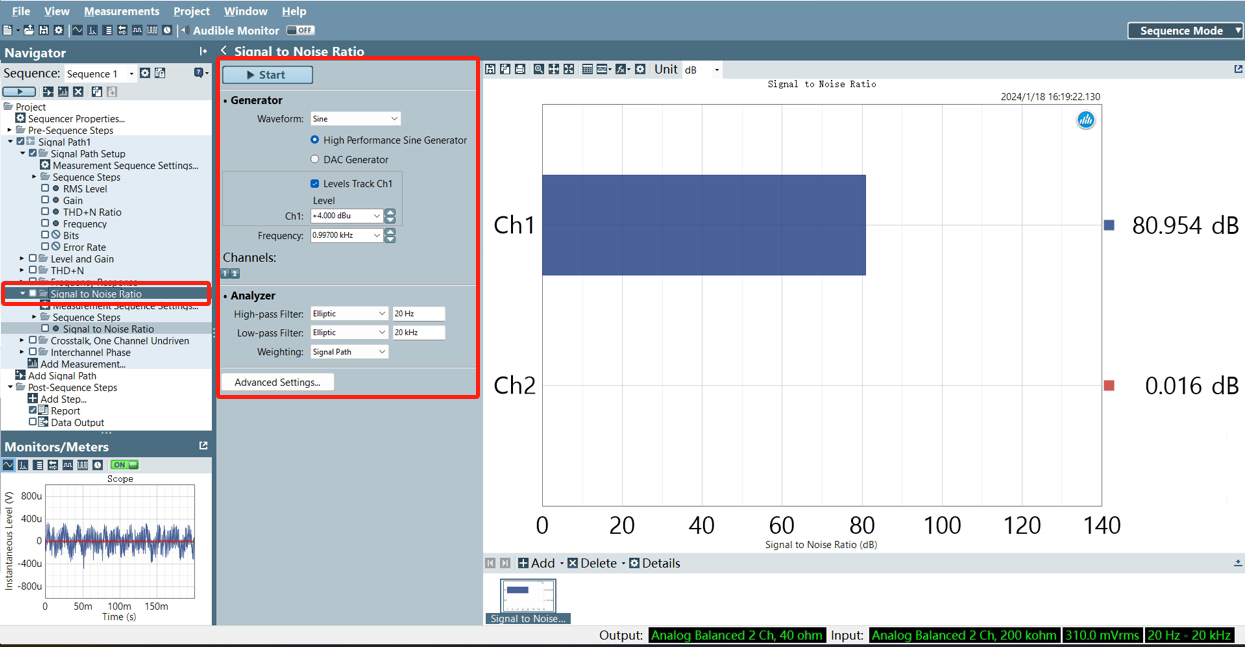

使用音頻分析儀自帶的信噪比測量功能，在滿足標準規范的測試原理下可實現一鍵測試。下圖所示為信噪比測試界面，按照標準要求設置濾波器、輸出信號頻率以及電平后點擊start即可得到信噪比測量值S/N=80.954dB，滿足Ⅰ級標準要求。
圖3
3.2 幅頻特性
標準測量方法：
開啟測試儀輸入端20Hz~20kHz帶通濾波器；
在被測數字調音臺輸入端加入997Hz基準測量電平的正弦波測試信號，記錄輸出端電平U0為參照電平；
改變測試信號頻率值，測試信號頻率取樣點見標準6.1部分，分別記錄各頻率取樣點下的輸出端電平U。

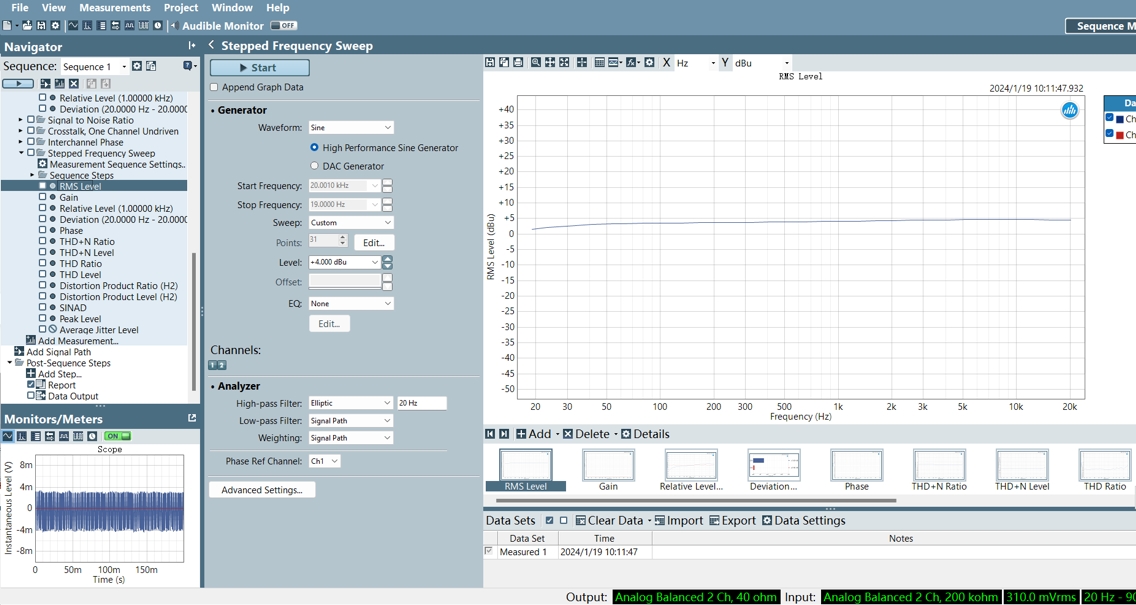

使用音頻分析儀中的頻率步進掃描（Stepped Frequency Sweep）功能即可完成此項指標的測試，如圖4所示，按照方法要求設置參數后點擊Start即可得到電平隨頻率變化的曲線。
圖4

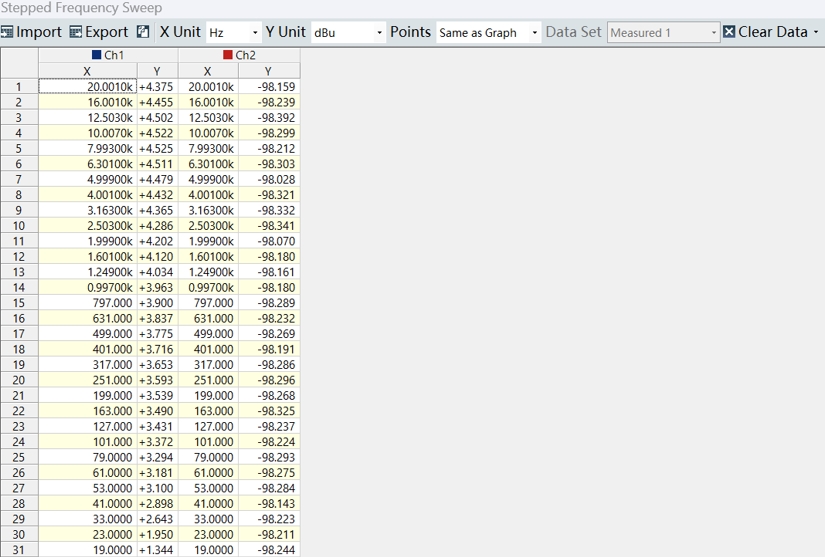

如圖5所示，可查看具體不同頻點處的電平值表格，也可將數據導出。
圖5

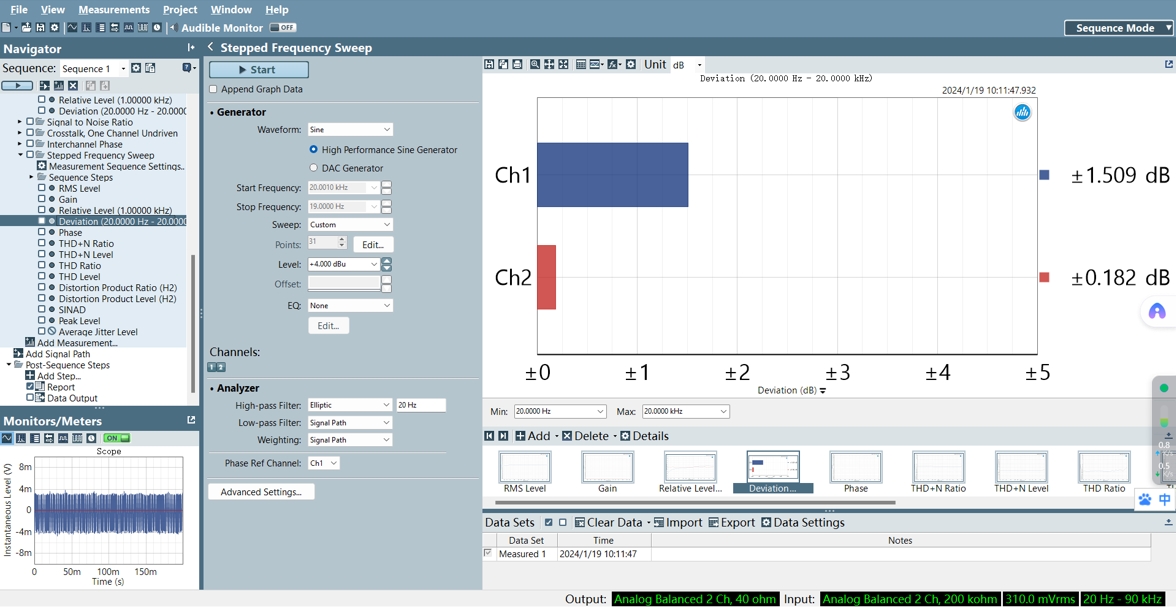

如圖6所示，在此功能下也可直接查看平坦度結果即為被測物的幅頻特性，無需人工計算。
圖6
3.3 總諧波失真加噪聲
標準測量方法：
開啟測試儀輸入端20Hz~20kHz帶通濾波器；
在被測數字調音臺輸入端加入基準測量電平，測試信號頻率取樣點見6.1，分別記錄各頻率取樣點下的輸出端總諧波失真加噪聲值。

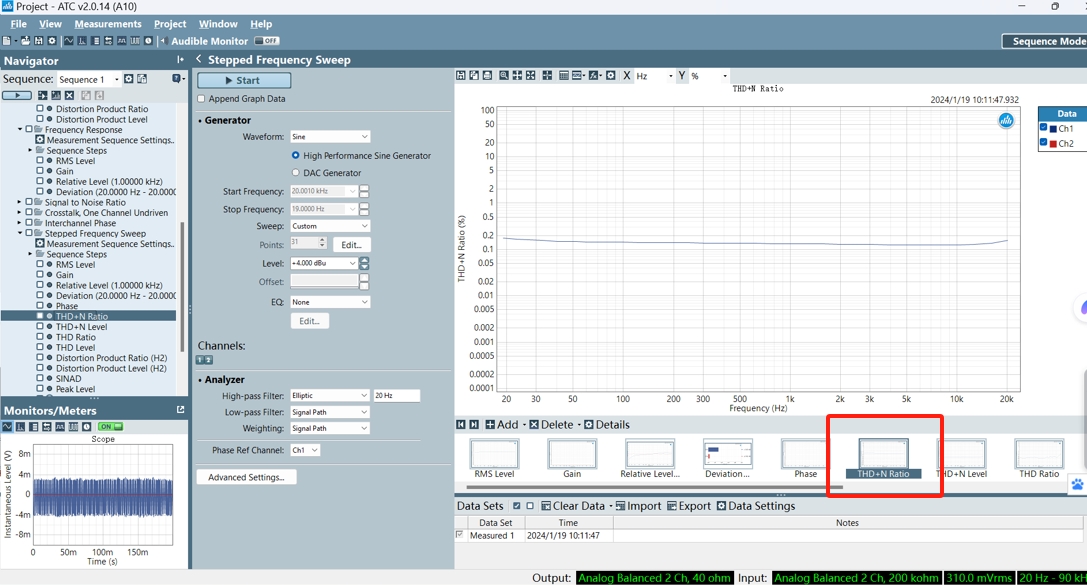

測試總諧波失真加噪聲也可在頻率步進掃描測試功能中完成，如圖7所示在結果顯示處選擇THD+N Ratio，按照測試方法配置參數后點擊Start即可得到總諧波失真加噪聲隨頻率變化的曲線。
圖7

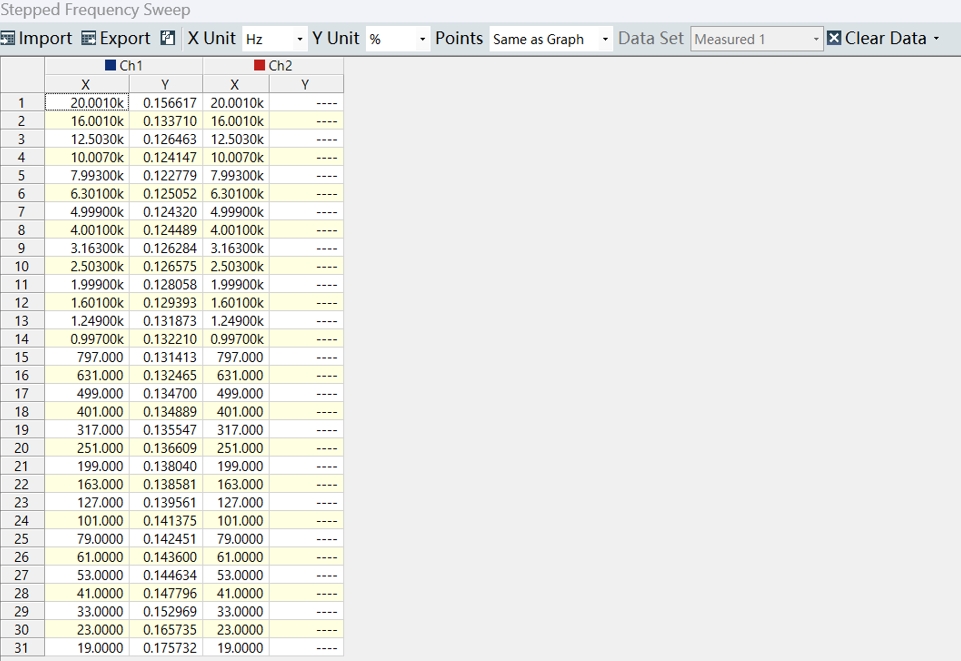

如圖8所示，可查看具體不同頻點處的總諧波失真加噪聲值表格，也可將數據導出。
圖8
信噪比、幅頻響應以及總諧波失真加噪聲為常見的三個測試指標，使用音頻分析儀也可對標準中的其他指標項進行測試，詳細測試方法可咨詢北京度緯科技有限公司。
