在數據采集系統中，位深和采樣率是描述模數轉換器（ADC）性能的重要參數。位深是指模數轉換器將模擬信號轉換為數字信號時使用的二進制位數。采樣率是指ADC每秒對模擬信號采樣的次數，通常以“每秒樣本數”來表示。例如，采樣率為1,000 SPS意味著ADC每秒對信號采集1,000個樣本點。采樣率只用于描述ADC對輸入信號的時間間隔上的數據提取頻率，與輸入信號的電壓范圍無關。
圖1 模擬信號采集流程圖
接下來，本文將探討位深和采樣率在數據采集系統中的關鍵作用，分析它們?nèi)绾斡绊懴到y(tǒng)的整體性能、測量精度和信號捕捉能力，從而幫助讀者更好地理解這些參數對系統設計的重要性。
位深在數據采集系統中起著至關重要的作用。位深增加的直接效果是系統的量化誤差降低，因為每增加一位位深，ADC可以表示的電壓級別增加一倍，模數轉換器便能夠?qū)⒛M信號轉換為更加精細的數字信號。例如，一個16位的ADC可以將信號離散化65,536個離散值，而12位的ADC只能將信號分為4,096個離散值。這意味著，16位ADC在信號轉換過程中可以捕捉到更微小的電壓變化，適合用于精度要求高的應用場景?。高位深的ADC在測量微弱信號方面也具有優勢，它能夠有效識別微弱信號，避免受到較大噪聲的干擾。這種特性使得ADC能夠更加精確地捕捉信號變化，從而提升測量的準確性和精度。此外，隨著位深的增加，信號中的量化噪聲會相應減少，信噪比提高。這對需要高精度和高信噪比的應用場景，例如醫療設備、精密測量儀器和地震數據采集等，尤為重要。

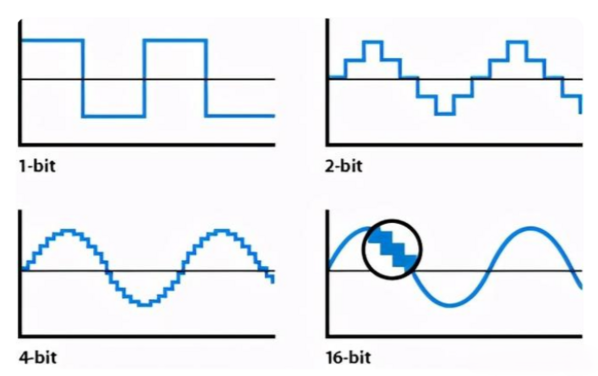

圖2 不同位深下采集同樣一個正弦波
需要注意的是，盡管高位深能帶來更高的精度，但并不是所有系統都需要極高的位深。在某些情況下，環境噪聲可能比ADC的量化噪聲更顯著，因此過高的位深并不會帶來顯著的精度提升，反而會增加數據量和系統處理的復雜性?。
采樣率是指ADC每秒從模擬信號中采樣的次數，通常以“樣本每秒”為單位。采樣率越高，數據采集系統能夠捕捉到的信號時間變化越精細，從而提升時間分辨率。根據奈奎斯特定理，采樣率至少要是信號中最高頻率的兩倍，才能避免混疊現象，即高頻信號被誤認為低頻信號的現象。如果采樣率低于這個要求，信號的細節將會丟失，導致數據失真?。
在某些應用中，如振動分析、音頻處理或無線通信，信號的頻率變化非常迅速，需要高采樣率才能準確捕捉這些快速變化的特性。比如，在振動監測中，機械系統可能會以極高頻率振動，低采樣率無法捕捉到這些高頻成分，從而影響系統對振動特性的分析。類似地，在音頻信號處理（例如錄音設備或音頻數字化）中，采樣率決定了聲音信號的細節程度。常見的音頻采樣率是44.1kHz或48kHz，這是為了確保人耳能感知到的音頻頻段（大約20Hz到20kHz）能夠被準確重現?。高采樣率還能使系統能夠更精確地分辨出兩個接近的信號事件。比如，在某些科學實驗中，信號可能在極短的時間內發生變化，而高采樣率能夠確保系統捕捉到這些快速變化，避免遺漏關鍵信息?。

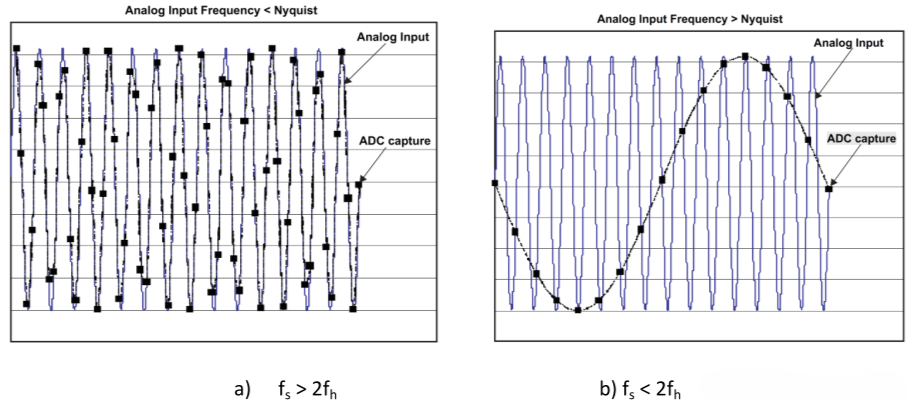

圖3 采樣率不足導致的結果
然而，較高的采樣率也會增加數據量和處理負擔。系統需要在存儲空間、傳輸帶寬和處理能力之間進行平衡。對于一些低頻率、慢變化的信號，過高的采樣率并不會帶來顯著的好處，反而增加了系統復雜性。因此，在設計數據采集系統時，選擇適當?shù)牟蓸勇视葹橹匾?
在設計數據采集系統時，位深和采樣率的選擇需要在精度與數據量之間找到平衡。高位深和高采樣率雖然能提升系統性能，但也會增加數據存儲的需求。ADC的位深越高，系統對信號的表示越精細，適合精確測量和弱信號捕捉；采樣率越高，系統對快速變化信號的響應能力越強。因此，根據具體的應用場景，合理選擇參數配置至關重要，以確保在滿足測量要求的同時，數據處理和存儲不會超出系統能力，從而達到理想的測量效果。
