引言
隨著國內經濟水平的提升、交通基礎設施的日益完善以及出行需求的多樣化，車輛出行已經逐漸成為人們?nèi)粘Ｉ钪胁豢苫蛉钡囊徊糠?。在長時間的駕駛或乘車過程中，如何有效利用這段時間，使旅途不再單調乏味，成為了許多司機和乘客共同關注的問題。在這樣的背景下，車機廣播作為出行中的主要娛樂與信息獲取方式之一，其重要性日益凸顯。
隨著各種技術的不斷進步，車機廣播的數字化也在不斷地深入發展，這一趨勢為人們的出行體驗帶來了顯著的變化。數字化的車機服務將會給人們帶來各種各樣的便利和愉悅，不僅將在收聽質量上實現了顯著提升，還將在服務上實現了個性化和智能化的飛躍。
一、CDR技術介紹
CDR是中國自主研發的數字化廣播技術，它采用了先進的DRA+編碼技術，能夠在原有模擬調頻廣播的頻點上傳輸更多的音頻節目，同時保持與現有調頻同等的音質。CDR系統由編碼器、復用器、激勵器、發射機等設備組成，通過數字化處理音頻信號，實現了廣播信號的全面數字化。
CDR技術的主要特點在于其優秀的音頻處理、強大的信號穩定性以及靈活的適應性。該技術通過DRA+編碼，實現了音頻信號的高質量壓縮與傳輸，保持了廣播的音質水準。同時，CDR具備出色的抗干擾能力，確保信號在多種環境下穩定傳輸。此外，它還支持多樣化的傳輸模式，滿足從廣覆蓋到高速移動接收等多種需求，展現了其強大的靈活性和廣泛的應用前景。
二、國內CDR技術現狀
隨著廣播技術從模擬向數字的過渡，CDR（China Digital Radio）即中國數字音頻廣播，與FM（調頻廣播）的數字模擬同播是當前廣播技術發展的重要趨勢。為了建立一套既適合我國國情又具有自主知識產權的數字聲音廣播體系，廣電總局科技司于2011年組建數字廣播（China Digital Radio, CDR）工作組，開展自主研發創新工作。隨后幾年，我國陸續發布了CDR調頻頻段的信道標準、復用標準等相關行業標準，為CDR技術的推廣和應用提供了基礎。近年來，中國各地陸續開展了CDR/FM數字模擬同播的試點建設和應用，CDR/FM數模同播技術在國內取得了顯著進展。
作為廣播數字化進程中的重要一環，CDR/FM數模同播技術通過在同一頻段內同時傳輸數字CDR信號和傳統FM模擬信號，實現了廣播信號的平滑過渡與無縫銜接。這一技術不僅保留了FM廣播的廣泛覆蓋基礎，還充分利用了CDR技術的高音質、高效率優勢，為聽眾提供了更加優質的音頻體驗。隨著技術的不斷成熟和應用場景的拓展，CDR/FM數模同播技術正逐步成為廣播行業轉型升級的重要推手，推動廣播向更加數字化、智能化的方向發展。同時，政府政策的支持和產業鏈上下游的緊密合作也為CDR/FM數模同播技術的快速發展提供了有力保障。
三、CDR/FM廣播信號的測試
隨著車機系統的數字化，廣播發射機作為車載音頻傳輸?shù)年P(guān)鍵設備，也迎來了技術革新的挑戰。為了確保車載廣播能夠無縫對接并高效傳輸高質量的數字化信號，發射機必須具備CDR（China Digital Radio）發生功能，以支持CDR這一先進的數字廣播標準。隨著國內車機市場的迅速擴張和用戶對音頻質量要求的日益提高，廣播發射機不僅需要滿足基本的信號傳輸需求，更要在穩定性、抗干擾能力、覆蓋范圍等多個方面實現性能飛躍。同時，發射機的檢測和日常維護檢測工作是保障廣播系統穩定運行不可或缺的一環。
隨著廣播技術的不斷進步和車機數字化的加速推進，發射機作為廣播信號傳輸?shù)暮诵脑O(shè)備，其性能和穩定性直接影響到廣播服務的質量和覆蓋范圍。因此必須要使用專業的設備對發射機的功能和性能進行檢測，以確保各項功能正常、性能達到所要求的標準，從而保障高質量信號的持續穩定輸出。
其次，接收端的信號接收效果同樣重要，它直接關系到聽眾的最終體驗。因此這時也需要一款專業的信號接收測試設備，通過對接收信號的強度、音質清晰度等指標的檢測，來發現潛在問題并解決，從而優化聽眾的收聽體驗，提升滿意度。
最后，覆蓋范圍的檢測也是必不可少的。通過檢測可以幫助我們評估信號覆蓋范圍是否滿足預期，進而調整發射策略，確保廣播信號能夠覆蓋更廣泛的地區，為更多聽眾帶來優質廣播服務。
四、Doewe解決方案
針對CDR/FM數字模擬同播時代，北京度緯科技有限公司提供了一系列的廣播信號測試解決方案，無論在發射機性能方面，還是信號接收質量、以及信號覆蓋效果方面，都可以全方面的進行廣播信號各項指標的測試，從而優化聽眾的收聽體驗。
1、廣播調制分析儀RWC2500A Plus
RWC2500A Plus是一款專業的廣播調制分析儀，主要應用于AM/FM發射機測試,可單機實現射頻參數、調制性能和音頻層面的全面測試。

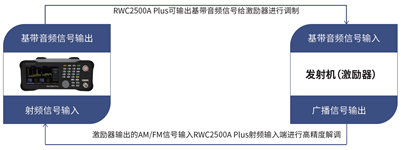

設備可高精度實時解調AM/FM（單聲道和立體聲），可測試載波功率、頻率偏差、AM調幅度、FM頻偏及導頻信號相關參數。設備支持實時輸出解調后的音頻信號。設備可配置音頻發生功能，可輸出基帶音頻信號，支持左右聲道電平和頻率的獨立設置，同時具備數字（平衡）及模擬（平衡及非平衡）音頻輸出接口。設備具有音頻分析功能，可分析解調后的基帶音頻信號，支持頻域和時域分析，可顯示音頻的頻譜和波形。RWC2500A Plus基于多功能的組合可直接分析廣播發射機的關鍵指標。例如：載波參數、音頻失真度、音頻信噪比、音頻頻率響應和立體聲音頻分離度等，單臺儀器實現發射機的指標測試，從而滿足廣電行業廣播發射機的完整測試。
2、廣播測試儀FMH
便攜式廣播測試儀FMH專為廣播信號測試設計，基于全球標準的射頻基礎硬件的測試架構確保了FMH的專業性。FMH不僅僅支持傳統的AM和FM測試，可監聽AM和FM廣播，同時FMH還可詳細測試中國數字音頻廣播CDR信號。
針對CDR測試，FMH可測試電平/星座圖/MER和IQ特征,FMH的高MER測試能力使其直接進入到發射機測試的前列梯隊儀器，綜合MER實時測試能力達到45dB（純數字CDR）,并可細分測試標準所涉及的各層面MER參數，針對各子載波的MER曲線，并可測試IQ失真及幅頻響應。針對外場測試，FMH具有行業靠前的接收靈敏度，確保對低信號的捕獲分析。同時FMH具有頻譜瀑布圖和頻譜監測功能，并可記錄IQ數據以便后期回放測試。這些功能特點無疑使得FMH集多種特色功能于一身，必將帶給發射臺工程師諸多額外的價值。
針對純CDR數字信號，FMH擁有實時MER測試的能力，并擁有較高的MER測試參數，使其完全可以滿足發射機的性能測試。尤為重要的是，FMH可同時實時對CDR上下邊帶的功率做測試。
針對CDR和FM信號混播的情況，一般的分析儀只能做頻譜分析，FMH特設了濾波器模塊，使其在做頻譜分析的同時，可繼續對CDR信號進行解調觀測信道參數，并可測試MER, 盡管由于FM信號的強大干擾，FMH仍然可以最大程度地解調出星座圖并給出MER數值，用于比對測試。
3、場強覆蓋測試系統BroadCMS Plus
場強覆蓋測試系統BroadCMS,可全面支待AM、FM、CDR信號的綜合場強覆蓋路測， 系統配置路測平臺軟件、GPS接收系統和地圖解決方案， 可實現繪制點軌跡和線軌跡， 并做二維圖覆蓋效果評估。
BroadCMS可與廣播調制分析儀RWC2500A Plus或廣播測試儀FMH結合，并配合專業接收天線、精密傳輸線纜使用。支持與行業主流廣播電視測試儀的二次集成。
場強覆蓋測試主要功能如下：
? 場強覆蓋測試軟件具有顯示信號電平參數并進行強度統計的功能， 可根據要求輸入天線因子和線纜損耗，congregation自動計算dBu V/m的場強值；
? 場強覆蓋測試軟件具有GPS定位和與測試主機的實時通訊功能，能在運動測試時提供系統工作狀態；
? 場強覆蓋測試軟件具有自動保存測試信息，包括信號強度 、經度和緯度等功能；
? 場強覆蓋測試軟件能夠支持在線地圖和離線地圖兩種工作方式，具有地圖緩存功能，支持Google和Bing等地圖；
? 能夠在地圖窗口實時顯示當前測試位置和相關測試數據；
? 測試數據能夠到處為GoogleEarth文件；
? 能夠根據測試路徑和數據回放測試過程；

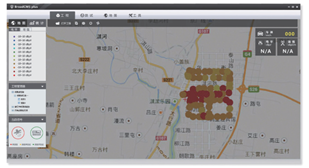

? 具有覆蓋分析功能，能夠根據測試數據繪制面狀的覆蓋分析圖；
? 能夠自動生成WORD格式的測試報告；
? 可以自定義門限設置；
? 具有統計功能， 可以查看當前測試或已完成測試的數據分布情況；
? 具備將數據導出到excel的功能。

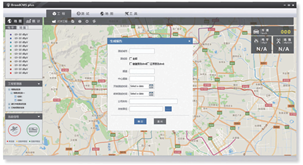

用于標記發射塔信息。 選中導航欄中的標記發射塔工具，在地圖中需要標記發射塔的位置使用鼠標左鍵單擊，彈出發射塔信息對話框。
BroadCMS 支持自動生成報告
支持覆蓋示意圖功能，用于示意信號覆蓋情況優劣
