一、引言
現在我國廣播電視節目大都采用無線發射進行傳輸信號，但是在傳輸信號過程中會出現信號不穩定，不夠強等狀況，所以對無線發射進行場強覆蓋測試是非常重要的。進行大面積的場強覆蓋是一個非常麻煩的過程，需要眾多部門進行積極配合，并且進行場強覆蓋的測試，之后還要對測試出來的數據進行計算，看是否達到國家要求的輸出數值，以保證場強覆蓋能達到要求。為了給觀眾帶來更強的電視廣播信號，進行場強覆蓋檢測是必須要進行的一個過程。
傳統發射塔場強覆蓋測試方案需要現場1-2人，進行射頻功率測試儀器的操作及測試數據的記錄操作起來非常麻煩，并且記錄的測試數據也無法直觀呈現。
在進行場強覆蓋時，需要進行GPS定位確保測量的數據準確性需要操作人員進行記錄，并對距離和場強的精確計算和對覆蓋程度進行科學的標準評估，但發射塔的場強覆蓋范圍無法直觀呈現出場強覆蓋圖。
本文中將使用射頻功率測試儀器、GPS以及核心功能軟件BroadCMS提供一種高效便捷的測試解決方案。
二、解決方案
2.1 系統組成

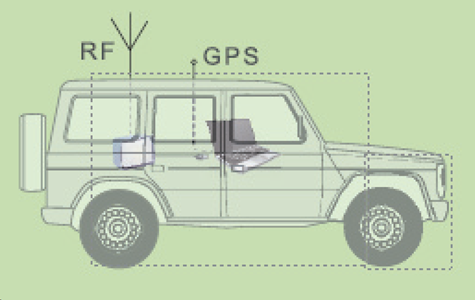

圖1 系統組成示意圖
場強覆蓋測試系統由射頻功率測試儀器（例如：RWC2500A Plus）、GPS、主控電腦和BroadCMS場強覆蓋測試軟件四部分組成。
2.2 測試簡介
場強覆蓋測試系統可在車內進行外場測試, 可全面支持AM、FM、CDR、PAL-D/K和DTMB信號的綜合場強覆蓋路測，系統配置路測平臺軟件、GPS接收系統和地圖解決方案，可實現繪制點軌跡和線軌跡，并做二維圖覆蓋效果評估。BroadCMS可與RWC2500A Plus（廣播調制分析儀）、MP7600（射頻記錄回放器）配合專業接收天線、精密傳輸線纜使用。

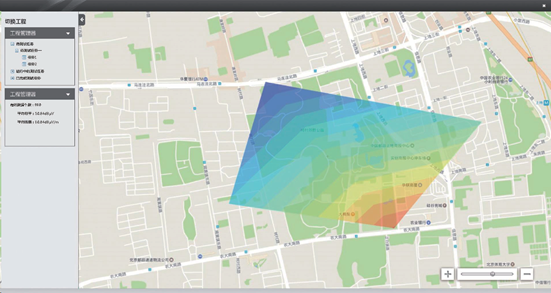

圖2 場強覆蓋效果示意圖
2.3 功能特點及優勢
- 場強覆蓋測試軟件具有顯示信號電平參數并進行強度統計的功能，可根據要求輸入天線因子和線纜損耗；
- congregation自動計算dBuV/m的場強值；
- 場強覆蓋測試軟件具有GPS定位和與測試主機的實時通訊功能，能在運動測試時提供系統工作狀態；
- 場強覆蓋測試軟件具有自動保存測試信息，包括信號強度、經度和緯度等功能；
- 場強覆蓋測試軟件能夠支持在線地圖和離線地圖兩種工作方式，具有地圖緩存功能，支持Google和Bing等地圖；
- 能夠在地圖窗口實時顯示當前測試位置和相關測試數據；
- 測試數據能夠到處為GoogleEarth文件；
- 能夠根據測試路徑和數據回放測試過程；
- 具有覆蓋分析功能，能夠根據測試數據繪制面狀的覆蓋分析圖；
- 能夠自動生成WORD格式的測試報告；
- 可以自定義門限設置；
- 具有統計功能，可以查看當前測試或已完成測試的數據分布情況；
- 具備將數據導出到excel的功能。
三、核心軟件介紹
3.1 功能
a) 地圖功能：測試數據信息將在地圖上顯示，將鼠標移動到測試點，詳細數據信息將被擴展。?
b) 統計功能：統計和報表生成，所有測試數據將自動生成統計報告。用戶可以切換圖表類型(直方圖、餅圖、3D圖)，點擊箭頭進行切換。
c) 測試：可建立一個新的測試段，通過工具欄中的測試按鈕操作。
d) 回放：打開已完成的測試段，可將所有數據加載到動態地圖和圖表中，用戶可以使用回放功能。
e) 標記發射塔：可在地圖上標記（添加）發射塔位置信息。
f) 支持覆蓋示意圖功能，用于示意圖覆蓋情況優劣，示意圖信號根據覆蓋圖門限設置中的場強、電平不同區間的顏色進行顯示，能夠根據測試數據繪制面狀的覆蓋分析圖。
四、典型測試儀器介紹
典型測試儀器有：RWC2500A Plus、MP7600、AMA310X。
針對BroadCMS測試，度緯科技公司運營銷售的RWC2500A Plus（廣播調制分析儀）、MP7600（射頻記錄回放器）、AMA310X（廣播電視覆蓋測試系統）設備是完全滿足要求的。

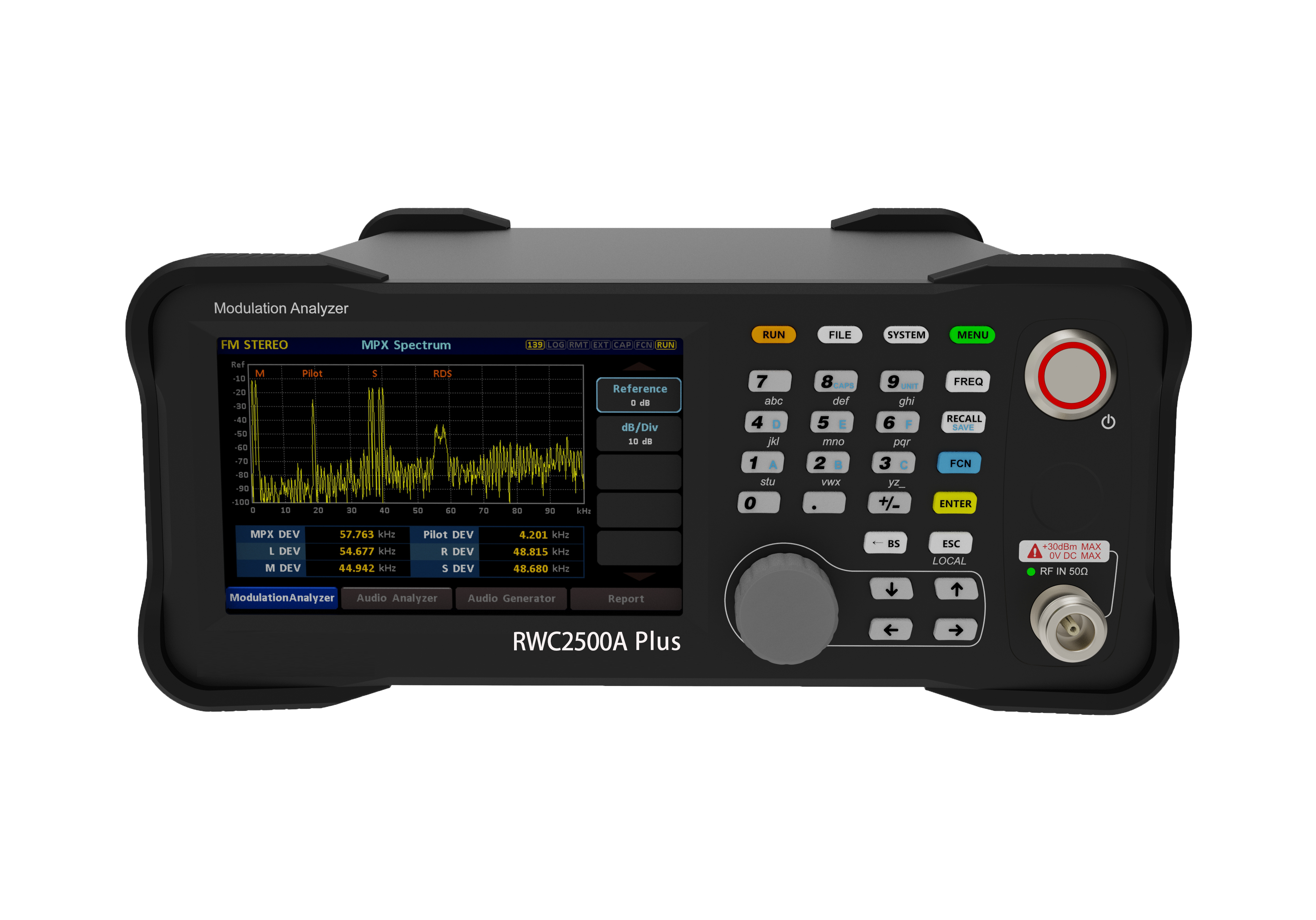

1.RWC2500A Plus 廣播調制分析儀
該設備是一款專業的廣播調制分析儀，主要應用于AM/FM發射機測試，可單機實現射頻參數、調制性能和音頻層面的全面測試。
RWC2500A Plus可發生基帶音頻信號，可設置基帶音頻信號的頻率、幅度等指標，提供多種接口：平衡、非平衡、數字，并可一鍵切換方便用戶選擇
在測試總攬模塊中，用戶可直接查看Modulation Analyzer和Audio Analyzer中所有的測試項的結果，并支持保存測試報告到本地或PC中。
RWC2500A Plus可分析解調后的基帶音頻信號，可直觀的查看音頻信號的波形、頻譜，并測量失真度等指標。具體請參考廣播調制分析儀RWC2500A Plus產品彩頁和相關資料，并且可以向我司電話資訊。
?

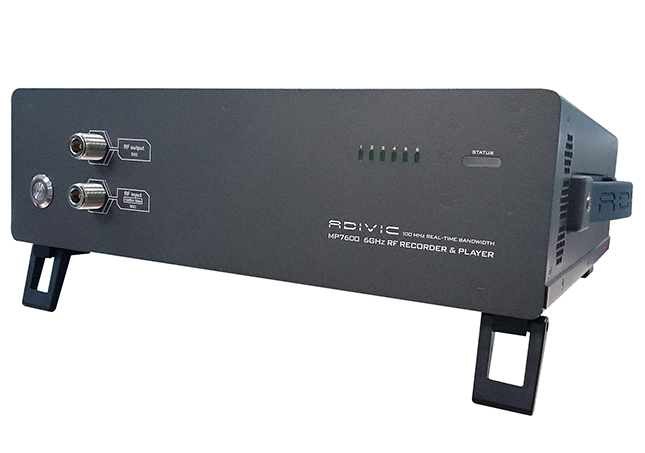

2. MP7600 射頻記錄回放器
射頻記錄回放器MP7600是一款高端射頻記錄播放設備，是射頻工程師在外場信號測試與采集的理想工具，單機具有實時射頻信號分析、記錄和回放功能，具備最大100MHz實時射頻信號分析、錄制和回放帶寬，且支持2MHz~100MHz可調帶寬，具備頻譜分析、功率測量功能，可滿足不同的應用需求。
MP7600都全面支持這些標準包括FM/RDS/ TMC、HDRadio、DAB、 DVB-T/T2、DVB-S/S2、CMMB、ISDB-T、ATSC-MH、T-DMB、DVB-C/C2、DTMB、NTSC/PAL/SECAM以及DTH等。除了廣播電視標準外，還支持GPS、CNSS、CLONASS和GALILEO等信號采集和回放，單機回放輸出時，可自定義中心頻率和輸出功率，輸出信號本底噪聲小于-160dBm/Hz，從而可進行干擾環境模擬發生。
?

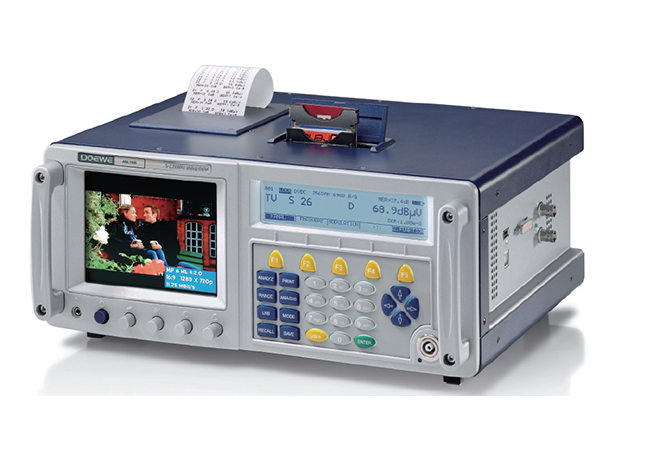

3. AMA310X廣播電視覆蓋測試系統
具有多種行業領先的測試功能，支持符合中國需求的 DVB-C/S/S??、FM、PAL D/K和DTMBGB20600-2006)測試功能，并具備DOCSIS3.01C-DOCSIS 上下行分析和光輸入測試接口(高配版)，具備實時解調輸出，并支持射頻輸入/ASI輸入實時彩色解碼播放，支持大卡解密功能，其完善的設計和豐富的測試功能為行業樹立了新的測試儀標桿。
雙LCD 顯屏，可分別顯示圖像/頻譜和測試參數，觀測方便。
測試頻率范圍覆蓋5-2150MHz。
支持 DVB-S/S2、DVB-C、DAB、DTMB 調制標準及 DOCSIS3.01/C-DOCSIS 測試。
DTMB(GB20600-2016)已經支持如下功能的測試：全模式解調測試射頻:支持實時解調輸出 TS；支持在線解碼觀測;支持MPEG2 SD/HD、H.264 SD/HD 和H.265/AVS+ HD/UHD；支持音頻解碼播放；支持載波 電平測試支持MER 和BER 測試支持信道參數解析，解碼時可顯示基帶參數；支持SFN 回波測試。
數字電視支持調制星座圖顯示，用于 DVB-S/S2、DVB-C 和DOCSIS 信號調制幅度的不平衡及相位誤差分析，ZOOM 放大功能可顯示每一象限的放大星座圖，支持星座圖凍結功能。
五、結語
場強覆蓋測試解決方案最終目的是針對用戶的信號發射覆蓋效果，利用度緯科技提供的射頻功率測試儀器可以十分高效的進行AM、FM、CDR、PAL-D/K和DTMB信號的綜合場強覆蓋路測，并且可遠程控制設備，從而大大提高了測試的靈活性和效率，最重要的就是場強覆蓋測試，通過測試結果得出的數據較為精準，精準的數據才能找到信號強弱的區域。讀者若想要了解更多的產品與方案相關信息，請向我司電話咨詢（010-64327909）。
具體方案請下載后查看。
