一、引言
DAB與DRM數字廣播作為第三代廣播技術如今已經在20多個不同的國家或地區得到廣泛的應用，基于這項技術的應用也是多種多樣，車載廣播正是其中最典型的一個應用場景，我國作為世界第一大汽車出口國，對于此項技術的研究與測試需求也是與日俱增。
在車載廣播的實際應用當中會遇到這樣一個問題，當用戶從一個業務區跨越到另一個業務區時，很可能會因?yàn)殡x開原有信號的覆蓋范圍而導致收聽中斷，為了避免這個問題就需要利用用戶所在區域的可替換業務來保證用戶收聽的連續性，這種應用被稱為業務伴隨。
在數字廣播當中，業務伴隨是通過DAB、DRM與FM三種調制方式之間的替換頻率（Alternate Frequency）以及業務鏈接（Service Linking）來實現的。本文中將使用Redwood Comm的廣播信號發生器RWC2010C、應急廣播測試儀RWC2100F以及核心功能軟件《Service Linking test tool》提供一種測試解決方案。
二、實際業務伴隨交互過程
實際的業務伴隨交互過程如圖2所示分為三個階段。
階段一：嘗試在當前區域的其他總成信號中查找擁有相同SId的DAB業務。需識別所有擁有與當前節目“完全相同”業務信息的DAB總成信號。接收機也將只返回?cái)y帶與用戶選擇的業務相同的業務(即相同的ECC與SId)的總成信號。這個階段中應優先傳輸與用戶原本選擇的業務含有相同業務的那個頻率的總成信號。
階段二：在信息庫中搜索給定的硬鏈接業務。硬鏈接業務擁有與用戶原本選擇的業務相同的音頻內容。被測接收機首先根據業務鏈接信息建立DAB聯網組，并嘗試在DAB聯網組中識別與所選業務有硬鏈接的業務。理想情況下，在這一階段中能夠識別并監控到合適的候選業務，在確定其適用性后即可允許變更至該業務。
階段三：在信息庫中搜索相關的軟鏈接業務。此階段的過程與階段二完全相同。但是由于軟鏈接業務內容僅與用戶選擇的業務相關，并不攜帶相同的音頻內容。因此，在決定是否切換業務時可能需要用戶手動干預選擇。
以上三個階段依照順序循環執行，每當其中一個階段失敗后將自動進入下一個階段，直到在某一個階段中成功獲取到所需要的信號，然后返回到正常的收聽過程。
三、測試方案介紹
我司提供的測試解決方案是基于章節二中的實際交互過程，通過模擬整個流程對被測接收機進行測試。大致測試方法如下：
首先進行硬件設備的連接準備。使用網線與交換機將控制電腦與三臺RWC2010C與一臺RWC2100F相連接（以下將使用設備1、設備2、設備3分別表示三臺RWC2010C，使用設備4表示RWC2100F），在控制軟件上確認設備的接通狀態。將四臺設備輸出的信號經過合路器后輸入給被測車機進行測試。

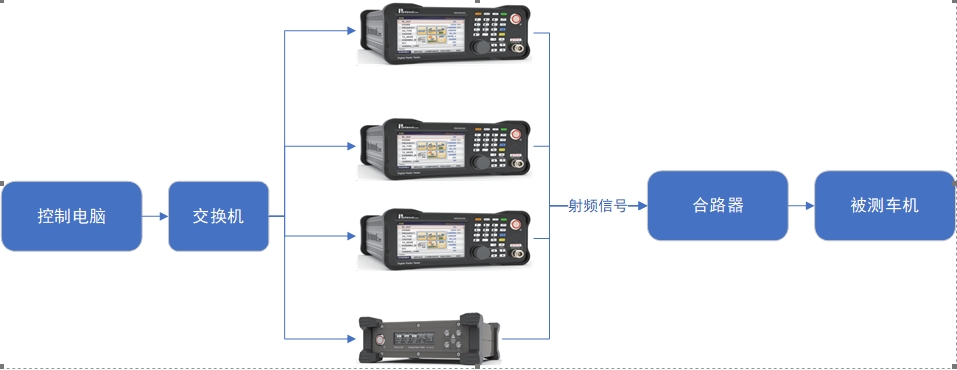

圖3 硬件連接示意圖
使用此套測試方案可以模擬各種實際應用場景，下面將通過舉例來說明。
場景一：模擬由原DAB總成信號切換至另一DAB總成信號
1、使用設備1發出一個-10dB的DAB總成信號，設備2發出一個同樣的-120dB的DAB總成信號，被測接收機收聽設備1信號中的節目。
2、在功率配置器中導入特定的文件，控制設備1的信號功率依次遞減至-120dB，設備2的信號功率依次遞增至-10dB，表示接收機正從一個業務區移動到另一個業務區的過程。
3、根據被測接收機切換至設備2所發出信號的情況來判斷接收機的功能是否正常。
場景二：模擬由原DAB業務切換至FM業務
1、使用設備1發出一個-10dB的DAB信號，設備4設置一個具有相同業務內容的FM信號，被測接收機收聽設備1信號中的節目。。
2、在功率配置器中導入特定的文件，控制設備1的信號功率依次遞減至-120dB，設備4的信號功率有關閉開始依次遞增至0dB，表示接收機正從一個業務區移動到另一個業務區的過程。
3、根據被測接收機切換至設備4所發出信號的情況來判斷接收機的功能是否正常。
場景三：模擬由原DAB業務切換至DRM業務
1、使用設備1發出一個-10dB的DAB總成信號，設備3發出一個含有相同業務的-120dB的DRM信號，被測接收機收聽設備1信號中的節目。
2、在功率配置器中導入特定的文件，控制設備1的信號功率依次遞減至-120dB，設備3的信號功率依次遞增至-10dB，表示接收機正從一個業務區移動到另一個業務區的過程。
3、根據被測接收機切換至設備3所發出信號的情況來判斷接收機的功能是否正常。
除此之外，此套測試方案還可以模擬更多更加復雜的場景來滿足客戶不同的測試需求。
?
四、 軟件模塊介紹
軟件基于GUI的模式可分為Station設置、AF參數顯示窗口和功率配置器三個模塊。
① Station 設置
通過以太網的方式將此應用程序與每個設備連接后即可在此模塊中查看設備的連接狀態。每個設備有3個開關，根據所連接的設備或傳輸方式的不同，開關所控制的功能也不同。當連接RWC2010C并處于DAB或DRM模式下時，開關表示總成信號中有3個業務，每個業務都可單獨打開或者關閉；當連接RWC2100F時，開關表示3個FM發射機。值得一提的是，RWC2010C在DAB模式下一個總成信號中可以提供最多64個業務，在DRM模式下一路復用可接入4個業務，軟件中為了便于測試均只設置3個業務。此外，所連接的設備不同，軟件中顯示的參數以及屬性也會有所不同。
② AF參數顯示窗口
AF參數顯示窗口會根據連接情況自動創建并顯示每個設備的所有AF參數，并且顯示窗口中的AF參數無法編輯。
③ 功率配置器
可以在功率配置器中導入功率配置文件，也可單獨設置每個發射機的功率水平，便于用戶模擬真實現場可能發生的各種發射機與無線電廣播信號環境。所有功率值都將根據所連接的設備自動的檢查并限制大小，確保儀器能夠正常工作。
五、結語
業務伴隨是非常貼近真實場景的一項應用與測試，他的最終目的是為用戶提供更好的收聽業務，想要讓實際的業務更加穩定可靠就需要盡量去模擬現實中的應用場景進行測試，使用度緯科技提供的RWC2010C、RWC2100F以及配套的測試軟件就可以構建各類測試場景，有效的模擬這一過程并用于測試，為汽車生產廠家以及車機廠家提供了一個便利的測試方案。讀者若想要了解更多的產品與方案相關信息，請參考RWC2010C與RWC2100F的產品彩頁與相關資料，并可向我司電話咨詢（010-64327909）。
