一、CDR廣播概述
CDR（China Digital Radio），即中國數字音頻廣播，是由國家廣電總局主持研發的一種具有中國自主知識產權的移動多媒體廣播技術。
近年來，隨著信息傳播與制作的數字化以及網絡化，CDR作為傳統媒體代表之一，也卷入了數字化浪潮中。與此同時，國家廣電總局通過制定相關的行業標準，推動了CDR技術的廣泛應用。
CDR利用廣播數字化技術，在原有的FM頻段內，通過對音頻信號進行信源編碼、信道編碼和載波調制傳輸，實現數字音頻廣播業務和數據業務的播出。CDR不僅提升了廣播節目的質量，還擴大了收聽范圍，并有效地利用了頻譜資源。
二、CDR廣播技術特點
CDR廣播具有多項技術特點。首先，CDR廣播采用了先進的數字編碼和調制技術，這一技術的運用使得音頻信號在傳輸過程中能夠?qū)崿F(xiàn)高效且穩定的傳輸，同時保證了播放質量的高水準。數字編碼技術通過精確的數字化處理，將音頻信號轉化為數字信號，從而避免了傳統模擬信號在傳輸過程中可能產生的失真和噪聲。而調制技術則確保了這些數字信號能夠在廣播頻段內穩定傳輸，為聽眾帶來清晰、逼真的音質體驗。
其次，CDR廣播支持模數同播，這一特點使得CDR廣播能夠充分利用現有的頻譜資源，實現模擬廣播與數字廣播的并存。在過渡期內，CDR廣播可以同時傳輸模擬和數字兩種信號，既保證了傳統聽眾的收聽習慣不受影響，又為數字廣播的推廣提供了便利。這種模數同播的方式不僅提高了頻譜資源的利用率，還為廣播行業的數字化轉型提供了有力支持。
此外，CDR廣播還具有抗干擾能力強、覆蓋范圍廣、功耗損失小等特點。CDR廣播采用先進的抗干擾技術，能夠有效消除多徑傳輸、城市高大建筑遮擋等造成的噪聲干擾，確保聽眾在復雜環境下也能獲得穩定的收聽效果。同時，CDR廣播的覆蓋范圍廣泛，能夠覆蓋到傳統模擬廣播難以覆蓋的區域，為更多聽眾提供高質量的廣播服務。此外，CDR廣播在傳輸過程中功耗損失較小，既節約了能源，又降低了運營成本。
總而言之，CDR廣播以其先進的數字編碼和調制技術、模數同播的支持、強大的抗干擾能力、廣泛的覆蓋范圍以及低功耗等特點，為聽眾帶來了更加穩定、清晰的收聽體驗，同時也為廣播行業的數字化轉型和可持續發展提供了有力支持。
三、CDR廣播的應用
CDR技術在廣播節目傳輸與接收方面的優勢顯著。它采用數字壓縮、編碼和調制技術，實現了音頻信號的高效傳輸，使得在相同的發射功率下，CDR廣播的覆蓋范圍更廣且信號質量更穩定。同時，CDR廣播采用先進的音頻編碼技術，如DRA+編碼，能夠提供與現有調頻廣播同等甚至更好的音質體驗。此外，CDR廣播還能夠在同一頻率上實現模數同播，滿足聽眾的多樣化需求，并支持高速移動接收，使得在高鐵、汽車等交通工具上也能輕松接收廣播信號。
CDR技術在應急廣播與公共服務領域發揮著重要作用。它具有覆蓋能力強、收聽效果好和功耗損失小等特點，是應急廣播的理想選擇。在自然災害、事故災難等突發公共危機事件中，CDR廣播能夠迅速傳遞災害消息或相關危害信息，幫助人民群眾及時采取應對措施，避免或減少生命財產損失。此外，CDR廣播還可以提供天氣預報、交通信息、新聞資訊等公共服務信息，為公眾提供便捷的信息服務，提高公眾的生活質量和公共安全水平。
CDR技術在車載廣播與數字媒體領域具有廣闊的發展前景。隨著汽車產業的快速發展和人們出行需求的增加，車載廣播市場潛力巨大。CDR廣播能夠滿足車載廣播對音質、穩定性和數據服務的需求，成為數字無線廣播接收模塊的重要發展方向。同時，CDR廣播不僅能夠傳輸音頻信號，以后還將傳輸多種數據業務，如EPG（電子節目指南）、高精度定位信息等，為聽眾提供更加豐富的節目內容和更好的收聽體驗。這使得CDR廣播能夠與數字媒體進行深度融合，為廣播行業的數字化轉型注入新的活力。
四、CDR廣播發射機的測試
在廣播技術不斷發展的今天，CDR廣播發射機的穩定性、傳輸效率、兼容性以及抗干擾能力等性能也至關重要。因此，為了確保CDR廣播發射機在實際應用中能夠發揮出最佳的性能，對其進行全面而細致的測試顯得尤為重要。這不僅有助于及時發現并解決潛在的技術問題，還能為CDR廣播發射機的持續優化和升級提供有力的數據支撐，從而推動廣播技術的不斷進步。
便攜式廣播測試儀FMH專為廣播信號測試設計，基于全球前列的射頻基礎硬件的測試架構確保了FMH的專業性。FMH不僅僅支持傳統的AM和FM測試，可監聽AM和FM廣播，同時FMH還可詳細測試中國數字音頻廣播CDR信號。
圖1 廣播測試儀FMH
FMH廣播測試儀具備兩種靈活的測試方法來評估CDR信號的性能。首先，它可以直接對廣播發射機的性能進行測試。鑒于廣播發射機通常擁有較高的輸出功率，直接測試可能會對FMH造成損害，因此在實際操作中，通常利用定向耦合器來分配發射機輸出的一部分功率進行間接測試。這種方法確保了測試過程的安全性和準確性，同時能夠反映出廣播發射機的實際工作性能。
圖2 測試系統框圖（針對廣播發射機）
針對CDR測試，F(xiàn)MH可測試電平/星座圖/MER和IQ特征,FMH的高M(jìn)ER測試能力使其直接進入到發射機測試的前沿儀器，綜合MER實時測試能力達到45dB（純數字CDR）,并可細分測試標準所涉及的各層面MER參數，針對各子載波的MER曲線，并可測試IQ失真及幅頻響應。針對外場測試，F(xiàn)MH具有行業前列的接收靈敏度，確保對低信號的捕獲分析。同時FMH具有頻譜瀑布圖和頻譜監測功能，并可記錄IQ數據以便后期回放測試。這些功能特點無疑使得FMH集多種特色功能于一身，必將帶給發射臺工程師諸多額外的價值。

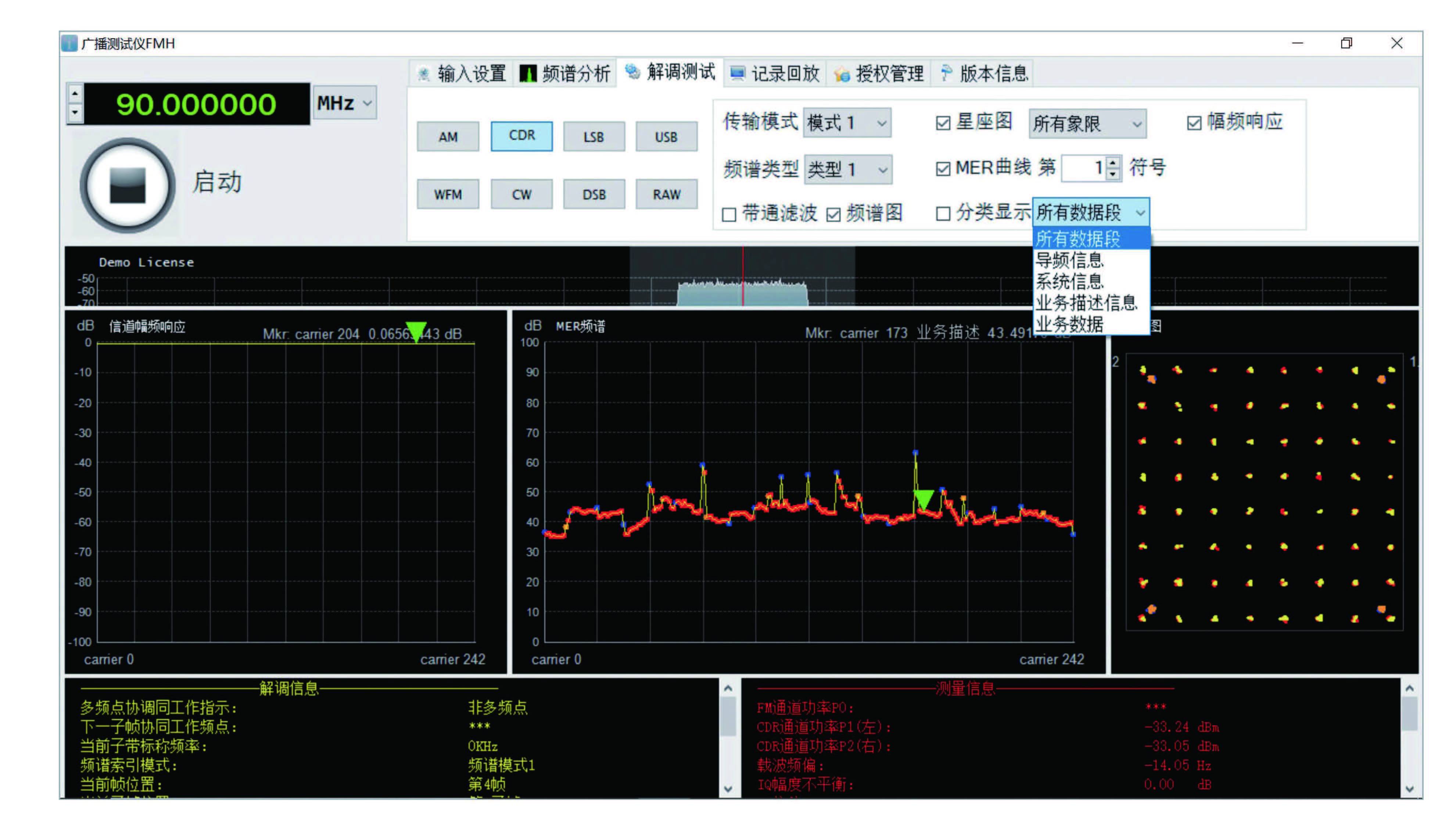

圖3 各載波MER測試（不同顏色代表不同對象）

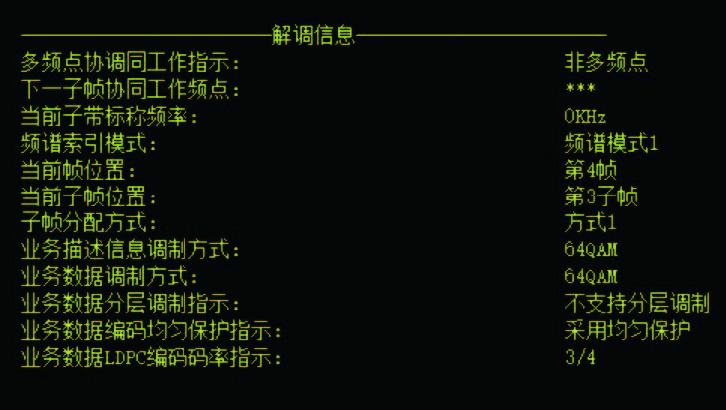

圖4 CDR信道參數解析

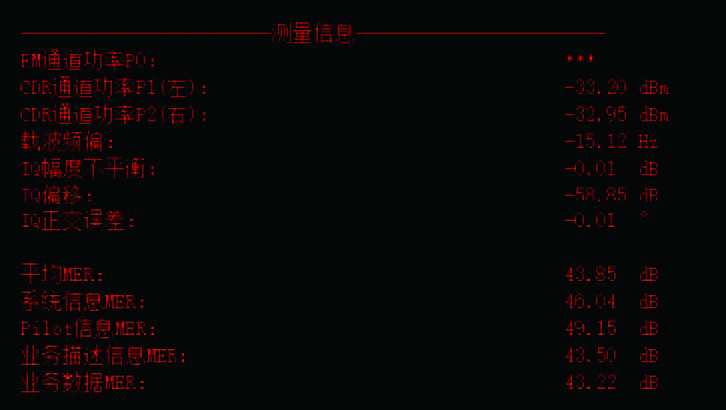

圖5 CDR參數測試結果
此外，F(xiàn)MH廣播測試儀還支持另一種測試方式，即直接對實際接收到的CDR信號進行測試。這種方式能夠更直觀地反映信號在傳輸過程中的實際表現，包括信號強度、質量以及可能受到的干擾等因素。通過對比和分析實際接收信號與發射機輸出信號的差異，可以進一步了解信號傳輸過程中的損耗和變化情況。

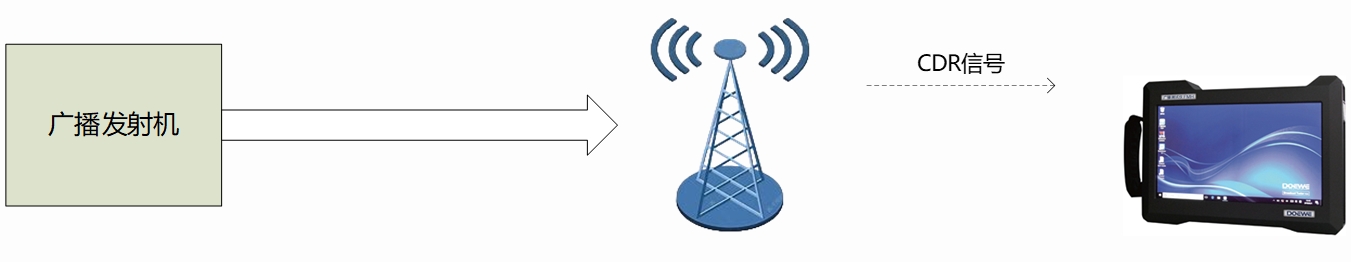

圖6 測試系統框圖（針對實際接收的信號）
同時，還可配備專用的場強覆蓋測試系統BroadCMS，可全面支待AM、FM、CDR信號的綜合場強覆蓋路測。該系統配置了路測平臺軟件、GPS接收系統和地圖解決方案，可實現繪制點軌跡和線軌跡，并做二維圖覆蓋效果評估。并支持與行業主流廣播電視測試儀的二次集成。
圖7 BroadCMS軟件覆蓋效果測試
五、CDR未來展望
CDR技術作為廣播數字化的重要發展方向，具有廣闊的發展前景。隨著數字化技術的不斷進步和新媒體的快速發展，CDR技術將不斷升級和完善，提供更加豐富的節目內容和形式，滿足用戶多樣化的需求。同時，CDR技術還將與其他新技術融合，如5G、物聯網等，推動廣播行業的進一步創新和發展。未來，CDR技術有望在應急廣播、智能交通、智慧城市等領域發揮更加重要的作用，為人們的生活帶來更多便利和安全保障。
