引言
在視頻傳輸領域，SDI（Serial Digital Interface，串行數字接口）信號是一種廣泛應用的數字視頻傳輸標準。它以其高速、高保真度和低延遲的特點，在廣播、電影制作、視頻監控等多個領域發揮著重要作用。本文將詳細介紹SDI信號是什么、分類、特點優勢以及常見的應用案例。
SDI信號是什么？

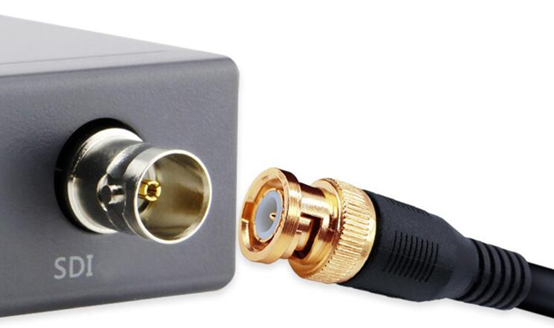

串行數字接口（serial digital interface，簡稱SDI）是一種用于傳輸高質量、未壓縮的數字視頻信號（也可嵌入音頻）的接口標準。它由電影與電視工程師協會（SMPTE，Society of Motion Picture and Television Engineers）組織制定，通常采用BNC接口的形式呈現，我們將符合這一接口標準進行傳輸?shù)男盘柗Q為SDI信號。簡而言之，SDI是一種傳輸協議，而經過該協議進行數據傳輸?shù)囊环N標準信號為SDI信號。SDI信號以數字串行的方式傳輸數據，確保了視頻信號的高速、穩定和可靠傳輸。
SDI信號的分類

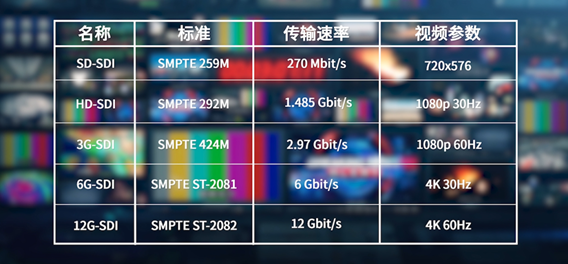

SDI信號根據支持的接口傳輸速率不同，可以分為多種類型，不同的SDI接口類型，對應著不同定義的標準和視頻參數。常見的幾種SDI信號類型如下圖所示。
SD-SDI：是一種值得信賴的 SDI 變體，它的全稱是標準定義串行數字接口，其對應標準是SMPTE 259M。SD-SDI 支持各種比特率，它們分別是 270、360、143 和 177 Mbit/s。多樣性使其能夠處理不同的視頻質量級別。就視頻格式示例而言，SD-SDI 支持 480i 和 576i。這些格式是標準定義的。這意味著它們適用于基本的廣播應用。
HD-SDI：代表高清晰度串行數字接口。其標準是SMPTE 292M，于1998年推出。高清串行數字接口支持兩種比特率，它們是 1485 Mbit/s 和 1485/1.001 Mbit/s，這明顯高于其前任所提供的水平。如此高的比特率確保了傳輸質量，它們在通過同軸電纜發送視頻信號時保持保真度。它支持的格式是 720p 和 1080i，這些格式是高分辨率的，因此增加了視頻數據的清晰度。
HD-SDI 徹底改變了行業現狀，使高清串行數字接口的概念成為現實。 HD-SDI也常應用于安防監控領域的高清攝像頭。
3G-SDI：為第三代串行數字接口。標準是SMPTE 424M，支持更高的比特率和幀率，其中值得注意的是它的比特率，能夠管理 2970 Mbit/s 和 2970/1.001 Mbit/s，這意味著非常高的數據傳輸率。支持的視頻格式包括 1080p60，此格式提供高清視頻，提供流暢的觀看體驗。
6G-SDI：第六代串行數字接口，其指定標準是SMPTE ST 2081支持超高清視頻傳輸，6G-SDI 支持高級視頻格式。例如1080p120 和 2160p30。這些格式提供超高清視頻。6G-SDI將它們轉化為更強的觀看體驗。
12G-SDI：是SDI技術的一項創新。它代表第十二代串行數字接口。其指定標準是 SMPTE ST 2082。這種格式于2015年出現，它比以前的版本具有更高的性能。12G-SDI 的一個關鍵特性是比特率，支持的比特率高達11970 Mbit/s，這是數據傳輸速度的巨大飛躍。支持更高數據速率的超高清視頻傳輸，如2160p60等格式。
SDI信號的特點與優勢
高質量傳輸：SDI信號傳輸?shù)氖俏磯嚎s的數字視頻信號，保留了視頻的原始質量，確保了視頻信號的清晰度和保真度。
高帶寬與高速率：SDI信號支持高帶寬和高速率的數據傳輸，能夠滿足高清、超高清視頻傳輸?shù)男枨蟆?/p>
低延遲：由于采用直接傳輸方式，SDI信號的傳輸延遲極低，非常適合實時監控和即時反應的應用場景。
強抗干擾性：與模擬信號相比，SDI數字信號具有更強的抗干擾能力，能夠在較長距離內保持信號質量的穩定。
兼容性強：SDI接口標準統一，兼容各種專業設備，使得不同品牌、不同型號的設備能夠無縫對接。
常見的應用案例
廣播電視領域：在電視臺的節目制作、傳輸和播放過程中，SDI信號被廣泛應用。它確保了電視節目的高清畫質和實時性，提升了觀眾的觀看體驗。
電影制作：在電影制作領域，SDI信號成為攝像機、錄像機等設備的標配。通過SDI接口，可以方便地連接各種設備，實現高質量的視頻采集和傳輸。
視頻監控：在安防監控領域，SDI攝像機憑借其無損視頻傳輸?shù)奶攸c(diǎn)，廣泛應用于銀行、機場、商場等需要高清監控的場所。SDI信號能夠提供清晰的視頻畫面，幫助監控人員準確判斷監控情況。
后期制作：在影視后期制作過程中，SDI信號被用于連接非線性編輯系統、調色系統等設備。通過SDI接口，可以實現高質量的視頻素材傳輸和處理，提高后期制作效率和質量。
專業視頻制作：對于需要高質量視頻輸出的場景，如企業宣傳片、廣告拍攝等，SDI信號也是不可或缺的一部分。它能夠確保視頻制作的每一個環節都保持高質量和穩定性。
