一、引言
ETC電子不停車收費系統如今已被人們廣泛的應用，為了保障系統的穩定運行，對于ETC系統中的核心組成RSU與OBU的測試是至關重要的。在專業針對ETC系統進行測試的行業標準《JTG/T 3520-2021》中規范了一系列測試項目，本文將核心介紹其中包含的一項測試指標：ETC系統路測單元（RSU）通信流程（以下簡稱ETC通信流程）。
ETC系統通信流程的具體過程是：當裝載有OBU單元的車輛經過ETC門架時，OBU與RSU之間能夠快速的進行一些信號交互，系統在接收到來自OBU的信號后能夠準確的讀取到車輛信息并在確認無誤后完成計費，使車輛能夠順利通過。本文介紹一種由北京度緯科技有限公司提供的測試軟件ProEye，此款軟件能夠輔助用戶進行ETC通信流程的分析，進而提高測試效率。
二、測試方法&軟件介紹
2.1 測試方法

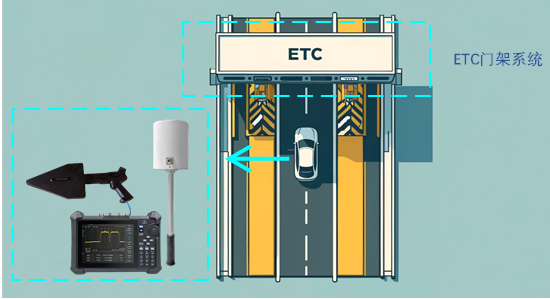

ETC通信流程測試還需配合其他相關測試設備完成，大致步驟如下：
- 使用頻譜儀，將頻譜儀調至信號記錄功能并將中心頻率調至測試所需頻率；
- 將接收天線連接至頻譜儀上，確保能正常接收信號后即可開始測試；
- 駕駛車輛經過ETC門架，同步開啟頻譜儀信號錄制功能，記錄并存儲OBU與RSU交互過程信號；
- 使用分析軟件ProEye對信號進行分析得到信號所包含的相關信息。
2.2 ProEye軟件介紹

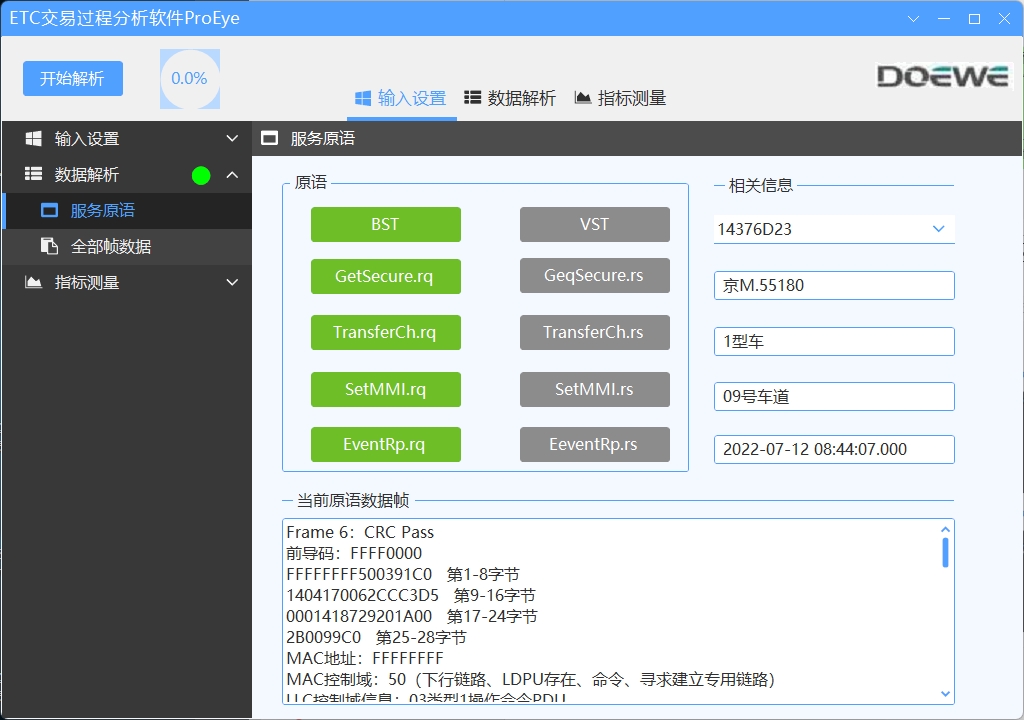

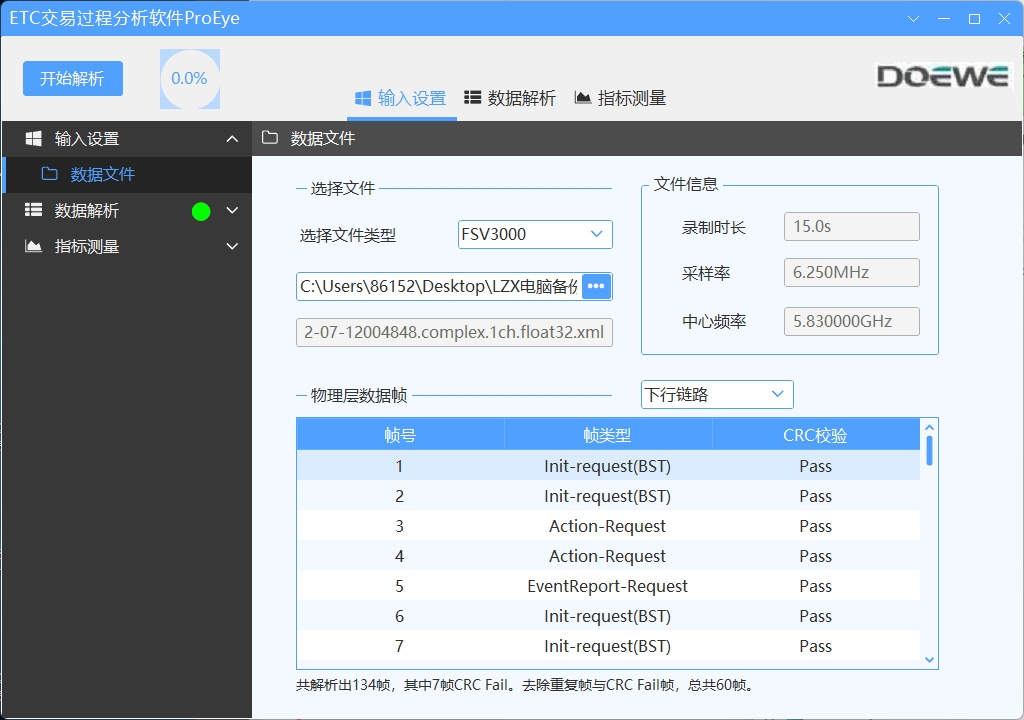

ProEye軟件能夠?qū)︿浿葡聛?lái)的射頻文件進行解析，支持解析射頻層指標、應用層及設備應用層的關鍵交互語句和數據特征。以下展示的是軟件的實際測試界面。
- 可根據采集設備類型導入常見格式的文件進行分析；
- 通過分析識別錄制信號文件中的所有物理層數據幀并生成列表；

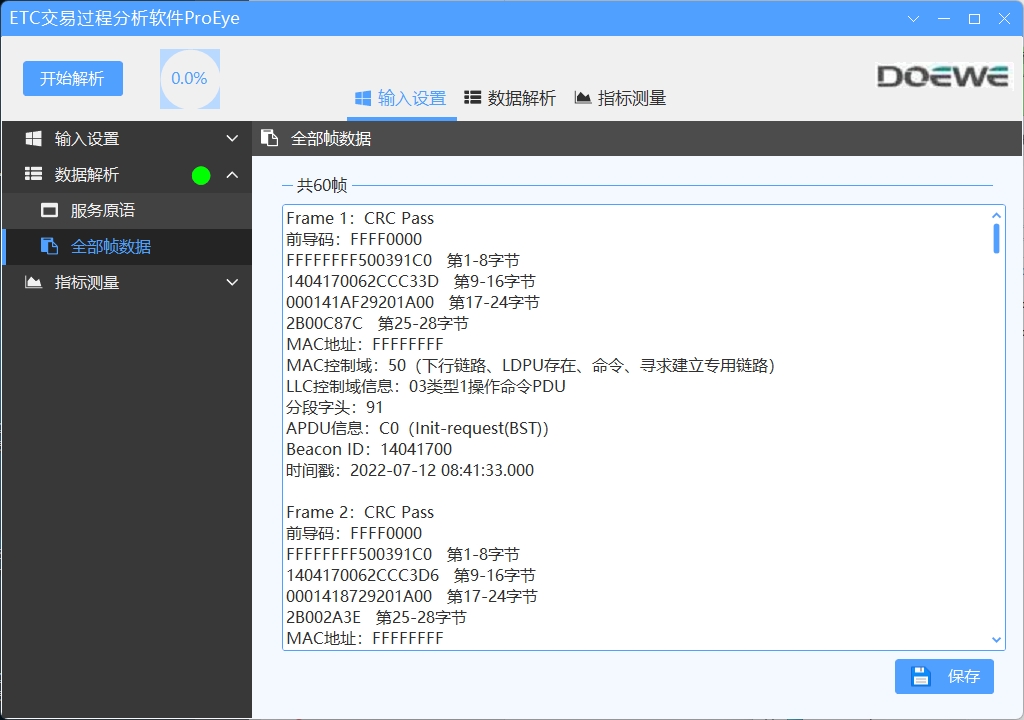

- 支持在軟件內查看詳細的數據幀信息；
- 應用層及設備應用層可自動識別關鍵交互語句，例如前導碼、BST、VST、SETMMI.RS、SETMMI.RQ、門架號和車牌號等。

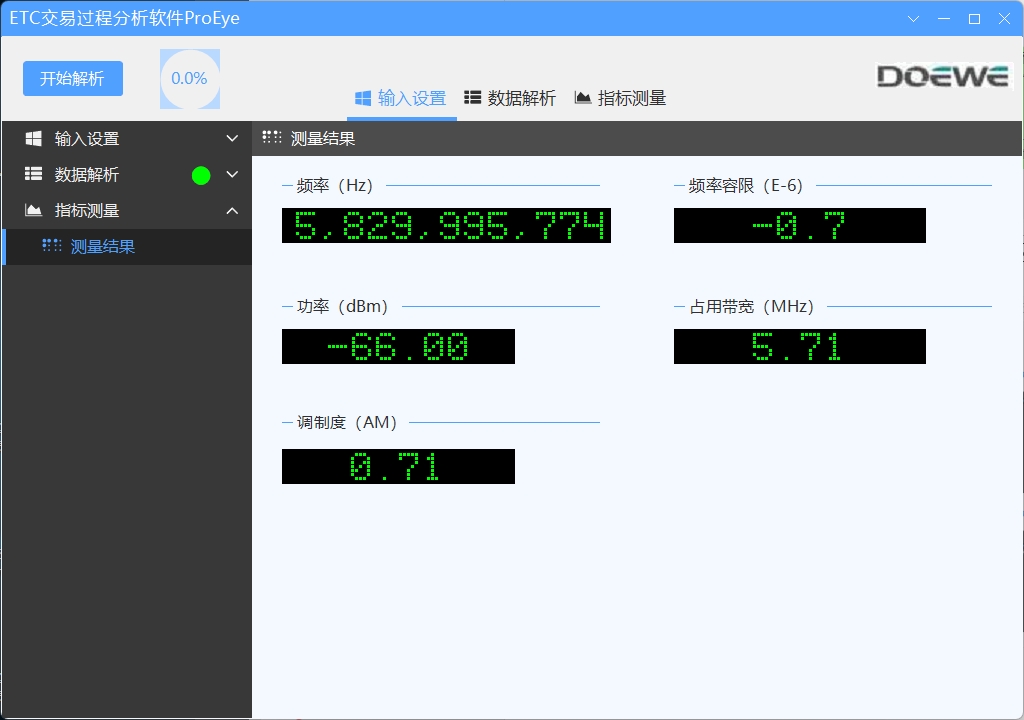

- 支持解析相關射頻層指標，例如頻率、頻率容限、信號功率、占用帶寬以及調制度。
三、軟件核心優勢
- 基于相關測試標準，支持對錄制信號文件中的RSU下行信號與OBU上行信號進行解調；
- 支持測試多種射頻指標，包括：信號強度、載波頻率、載波容限、調制系數和占用帶寬；
- 支持關鍵交互語句的檢索及判斷，包括：前導碼、BST、VST、SetMMI.rq、SetMMI.rs以及拼接語句等；
- 簡化數據原語分析過程，直觀展現測試結果，降低數據分析門檻，便于工程師快速分析。
