一、概述
FM調頻廣播與AM調幅廣播作為常見的兩種模擬廣播調制技術在通信技術日益趨向數字化、網絡化和智能化發展的今天可能確實有些略顯原始，但FM與AM廣播方式依舊在某些特定領域占據其重要位置，例如：在城市地區，車載廣播擁有龐大的聽眾群體；在發生自然災害或緊急情況時，模擬廣播也能提供更穩定可靠的通信保障。因此，對于FM/AM廣播的測試是很有必要的。FM和AM發射機作為無線電通信中的重要設備，它們的性能會直接影響通信的質量并影響接收機解調信號的效果。因此對FM、AM發射機進行測試是確保其能穩定為用戶提供廣播服務的重要步驟。
二、背景
模擬廣播技術發展至今已有許多完善的測試方法以及測試標準。在《GY/T169-2001米波調頻廣播發射機技術要求和測量方法》以及《GY/T225-2007中、短波調幅廣播發射機技術要求和測量方法》等標準中對于FM/AM廣播發射機的相關測試指標以及測試方法都有較為詳細的描述，但如何更全面高效的完成測試成為了測試者們最關注的問題。工程師們所熟知的傳統測試方法是使用曾經的行業標桿產品FMAB進行測試，但由于其較大的體型給測試增加了不少負擔并且如今也早已停產。由于缺少完善的系統測試方案，很多地方可能會選擇只測試應用相對更多一些的FM廣播，對于解調音頻的測試可能也只是用收音機簡單測試一下接收效果。
基于上述現象，本文將帶來一款新的針對FM/AM發射機測試的自動化測試系統iBroadcast，區別于傳統測試方法，本系統能夠從射頻以及音頻兩個層面進行多種指標測試。此系統由自動化控制及信息管理軟件、廣播調制分析儀RWC2500A Plus和音頻分析儀A5組成。其中的廣播調制分析儀RWC2500A Plus在具備小巧體型的前提下還擁有對標FMAB的測試功能以及性能。下文將對本套系統進行更詳細的介紹。
三、系統介紹

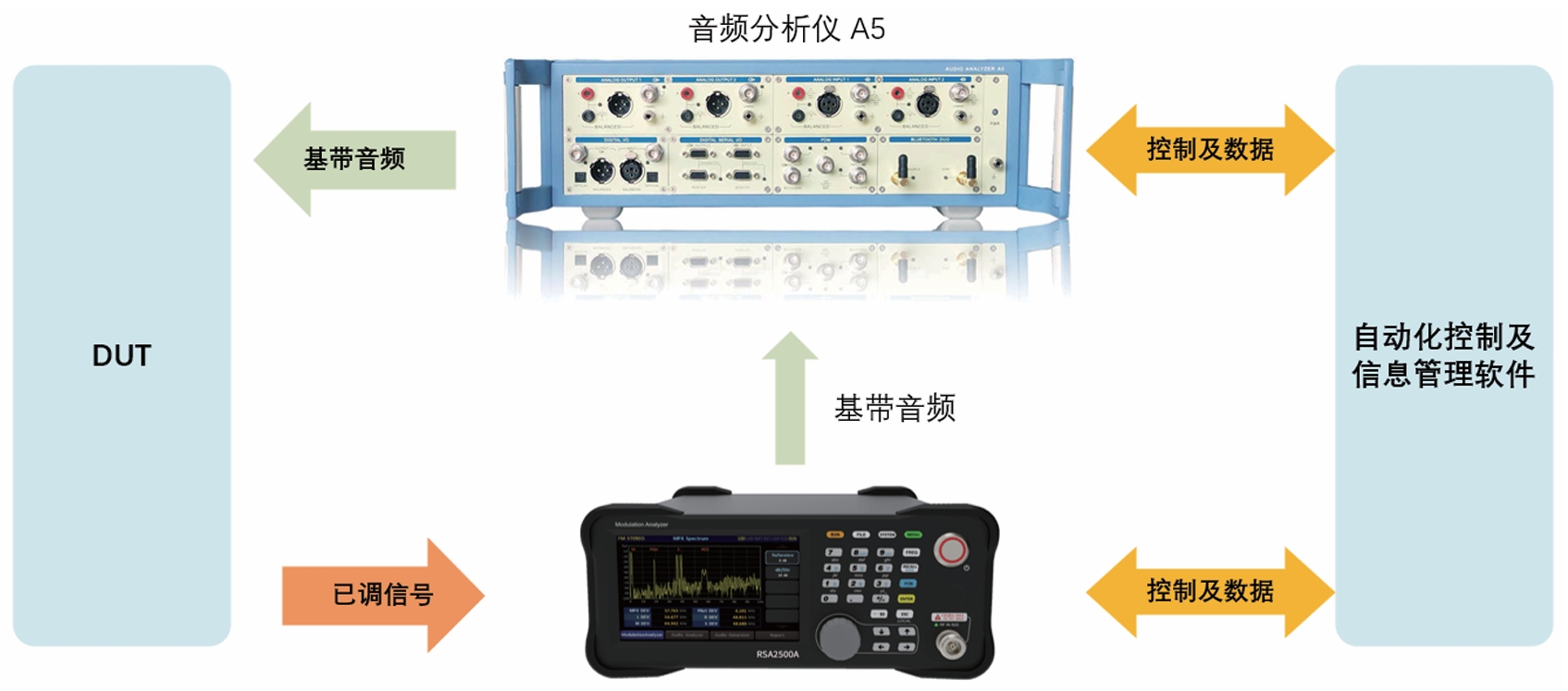

iBroadcast自動化測試系統適用于多種相關標準的測試并可根據用戶所選測試標準自動配置相關參數。支持射頻層面的指標測試，例如：載波功率、頻率偏差、調幅度等；支持測試解調音頻指標，例如：諧波失真THD、信噪比、串?dāng)_等等。系統的整體框圖如圖1所示。
圖1
首先由音頻分析儀A5提供基帶音頻信號并將基帶音頻信號輸出給被測發射機進行調制，被測發射機將已調信號輸入給廣播調制分析儀RWC2500A Plus進行射頻層面的指標分析；RWC2500A Plus可將調制信號解調，之后將解調音頻輸出給A5進行音頻層面的指標分析。整個測試過程中設備可通過自動化控制及信息管理軟件進行實時控制與信息管理。
四、核心功能軟件介紹

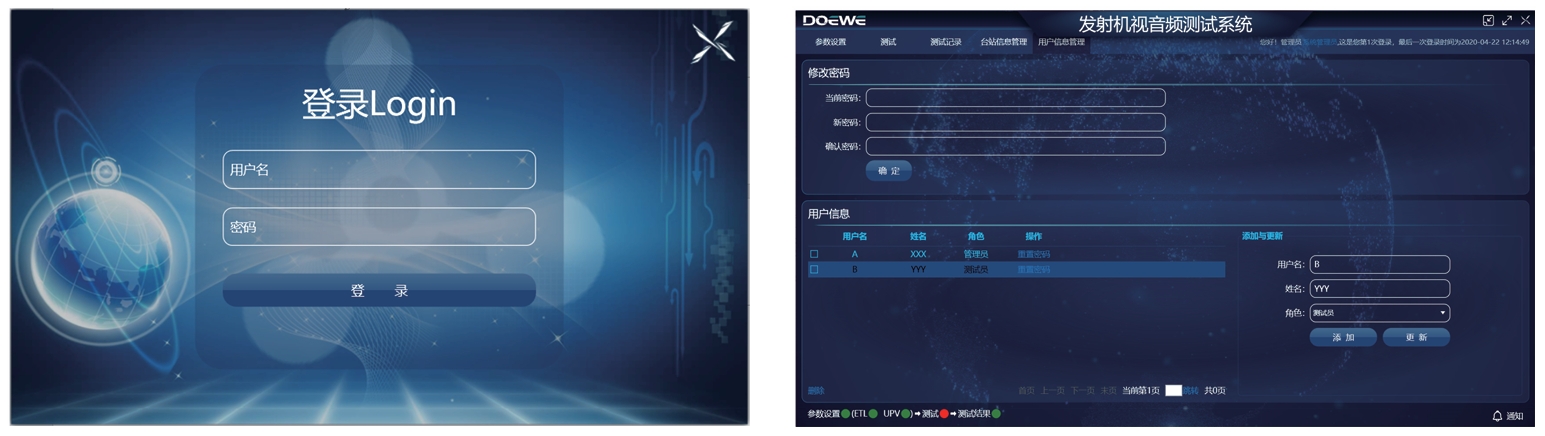

自動化控制及信息管理軟件能夠在測試過程中對廣播調制分析儀RWC2500A Plus與音頻分析儀A5進行控制與管理。如圖2所示，測試人員使用賬號登錄軟件進行測試，不同測試人員可使用不同的賬號密碼進行登錄測試，區分不同的登錄用戶有助于保護關鍵測試信息，防止關鍵設置的誤更改。
圖2
軟件提供多種功能界面，包括：參數設置界面、臺站信息管理界面、測試界面以及測試記錄界面。

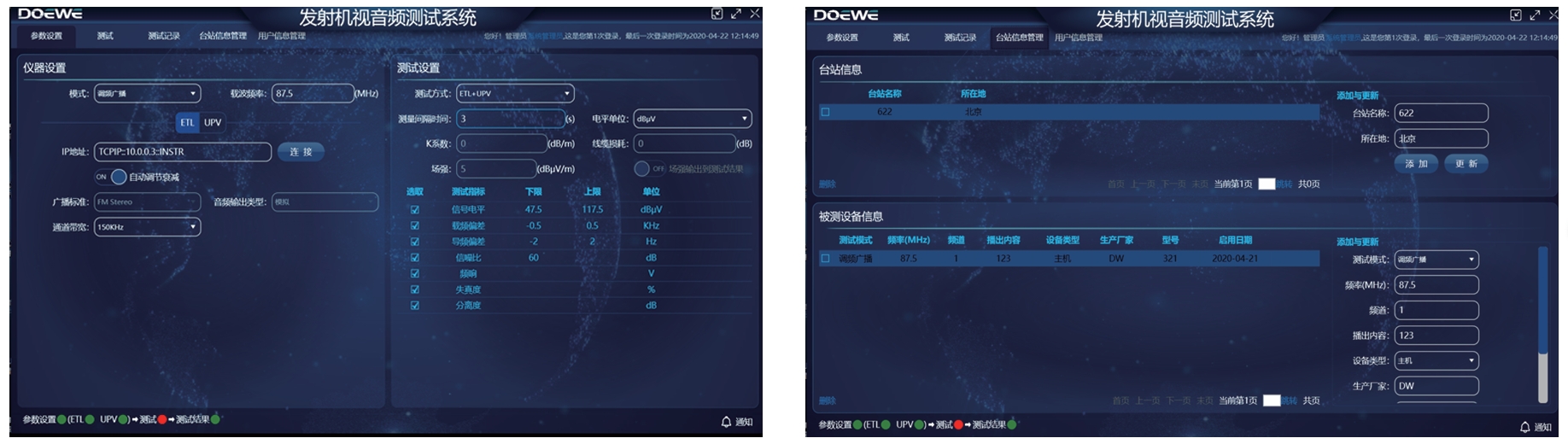

參數設置界面如圖3（左）所示主要分為儀器設置和測試設置，儀器設置部分可設置載波頻率、儀器連接、廣播標準設置（Stereo和 MONO）、基帶音頻輸出類型（模擬和數字）、基帶音頻輸出接口（非平衡和平衡）和單聲道基帶音頻輸出接口。測試設置部分可根據硬件配置以及測試要求選擇測試項、測試方式、測量間隔時間、配置電平單位并可根據所選測試項設置指標的上下門限。
臺站信息管理界面如圖3（右）所示可以添加臺站以及臺站內發射機，在臺站信息部分右側可填入臺站名稱和所在地。在已添加的臺站上可設置對應的發射機信息：測試模式、頻率、頻道、播出內容、設備類型（主機和備機）、生產廠家、型號和啟用日期。
圖3

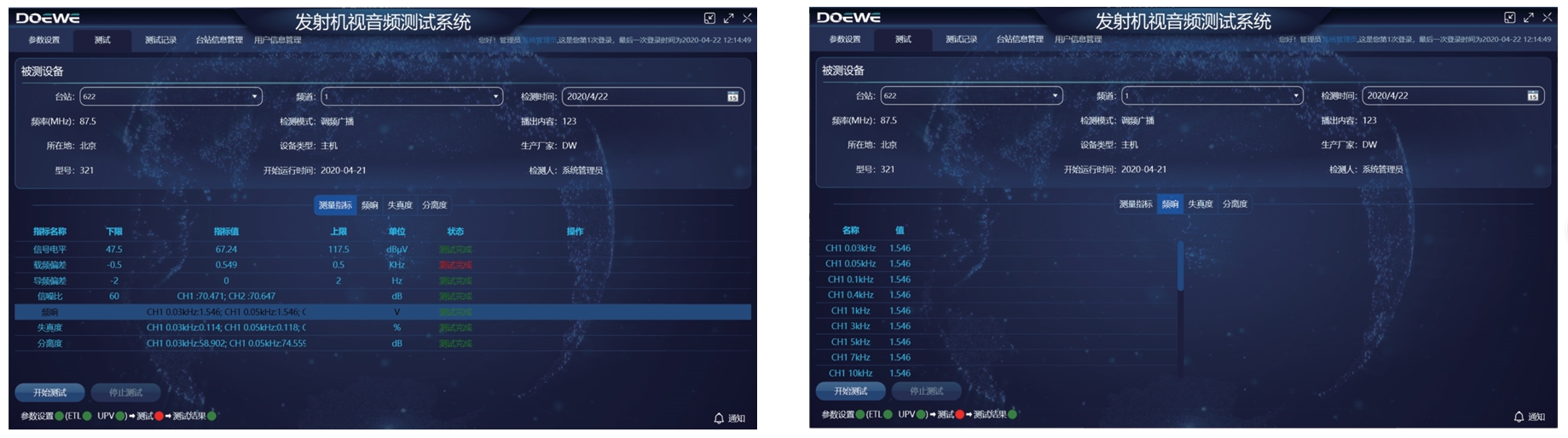

測試界面如圖4所示，選擇被測臺站和該臺站內的某個發射機，即可進行自動化測試，支持實時查看“狀態”欄觀察當前此測試項的狀態，測試完成后結果若超過門限，將會被標紅提示。通過子菜單可查看頻響、失真度、分離度的測試數據。
圖4

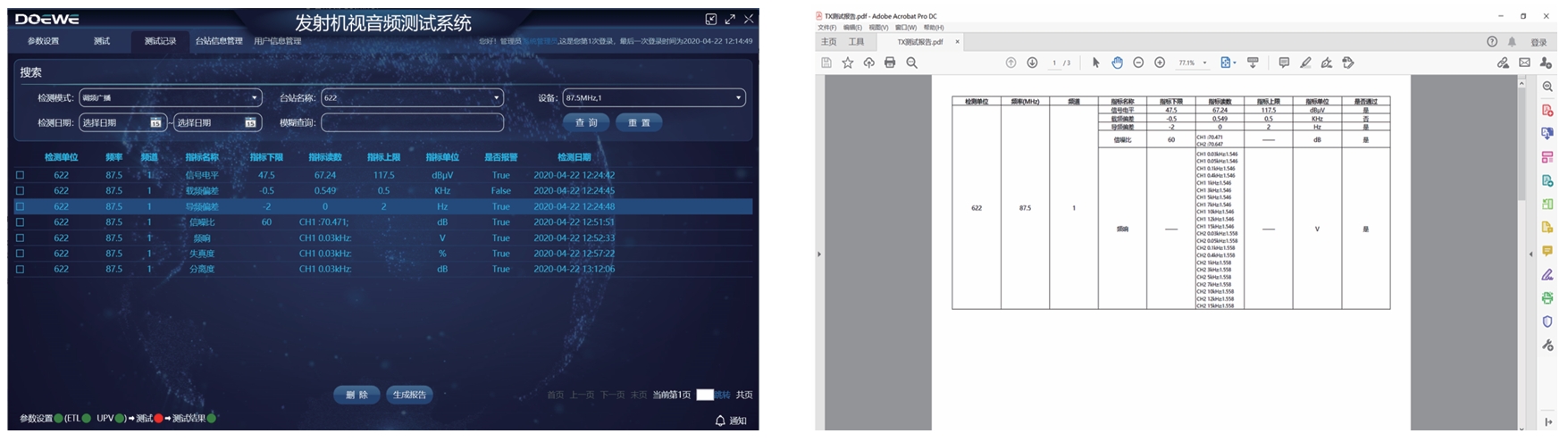

測試記錄界面如圖5（左）所示，可搜索已完成的測試記錄，支持生成測試報告?？筛鶕?jù)檢測模式、臺站名稱、設備、檢測日期和關鍵詞模糊查詢，在“模糊查詢”框內填入指標名稱后即可查詢包含該指標測試的測試記錄，也可通過重置將填入的檢索信息清空。如圖5（右）所示，測試報告支持以PDF格式進行導出。
圖5
五、硬件介紹
此套測試系統采用高性能硬件設備，除了配合軟件進行自動化測試之外也可單獨使用進行更多測試，設備核心功能如下。

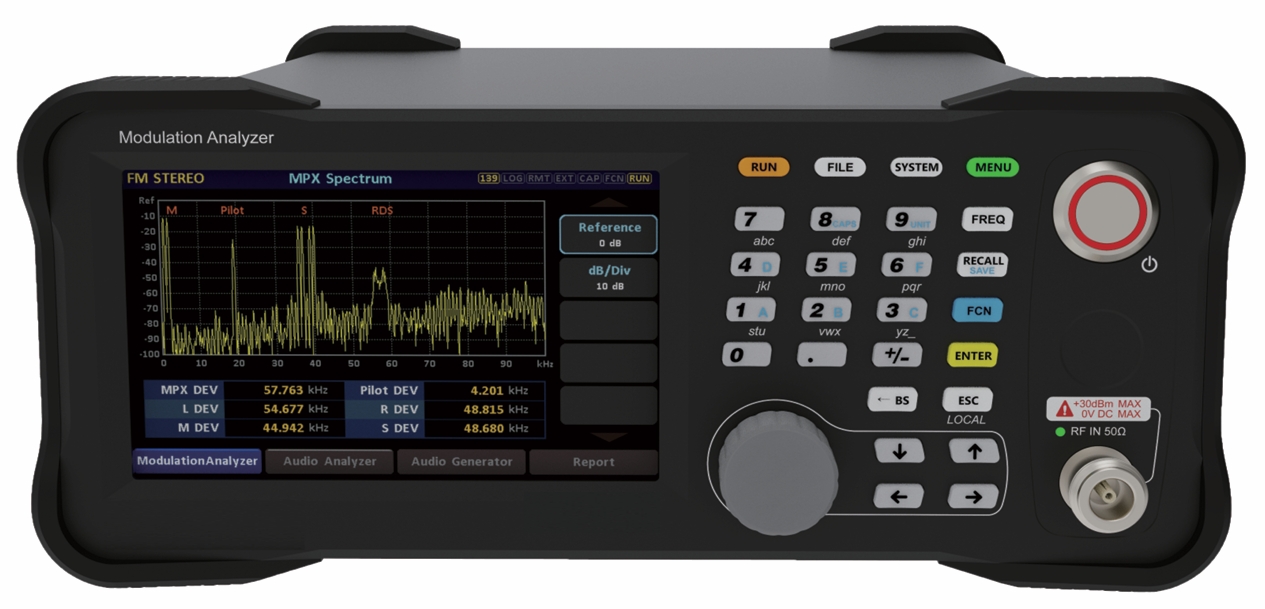

廣播調制分析儀RWC2500A Plus：
1）支持AM/FM高精度解調和參數分析，支持立體聲調頻；
2）本振頻率精度高達1ppb，SNR＞80dB；
3）可解調輸出基帶音頻，支持平衡/非平衡/數字接口；
4）可實時測試顯示射頻頻譜，解調后音頻的頻譜和波形；
5）支持音頻分析，可測量失真度、信噪比、頻率響應和分離度等；
6）支持音頻發生，可輸出單音或掃頻信號，支持多種接口；
7）支持自定義測試項上下門限，超門限指標將實時提示；
8）支持測試結果總覽和數據導出，一鍵生成報告；
9）配備彩色觸摸屏及按鍵協同操作。

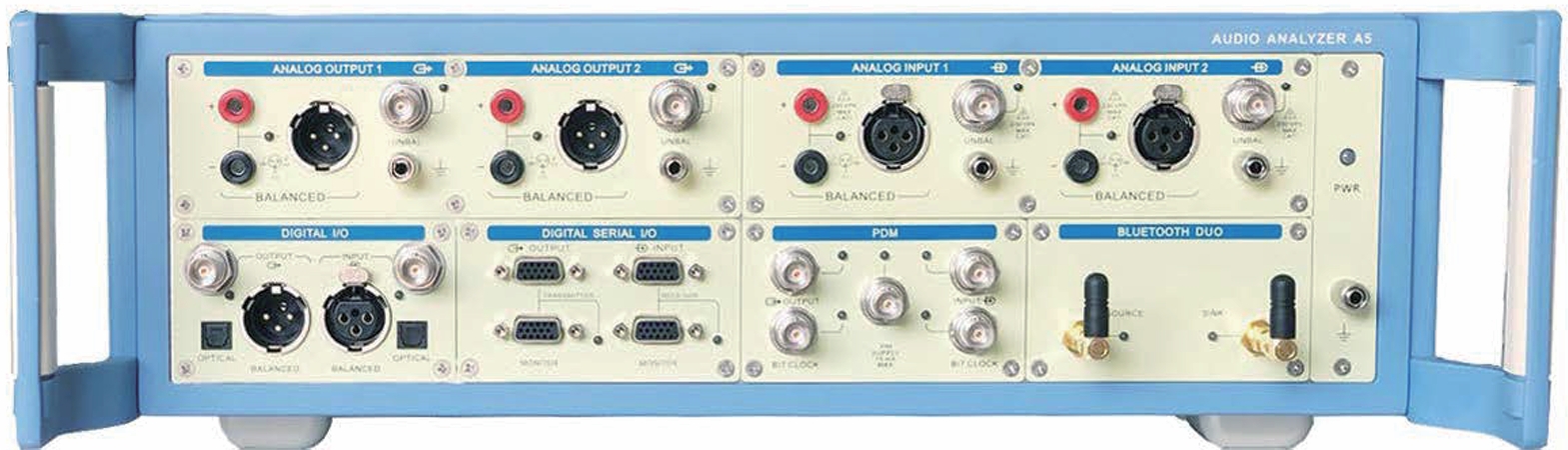

音頻分析儀A5：
1）標配支持SPDIF/TOSLINK/AES/EBU數字接口；
2）支持BT/HDMI/I2S/PDM等數字接口擴展；
3）完整強大的電聲分析儀功能；
4）免代碼的自動化及全面API接口；
5）支持LabVIEW,VB.NET,C#.NET；
6）自動生成各種格式的測試報告；
7）多達60項測試功能，其中包括示波器，頻譜分析儀，連續快速掃描等。
此外，關于本套測試方案的更多詳細信息以及使用測試方法可咨詢北京度緯科技有限公司010-64327909。
