一、概述

射頻記錄回放設備是一種專業的測試工具,廣泛應用于無線通信、雷達系統、電子對抗、頻譜監測以及科研教學等多個領域。應用背景廣泛且多樣, 對于評估系統的性能、查找故障、優化參數等方面都具有重要意義。

射頻記錄回放設備能夠?qū)崟r捕獲射頻信號,并將其保存下來以便后續分析。這種能力使得研究人員、工程師和技術人員能夠精確地重現和分析過去發生的射頻事件,從而深入理解系統的性能、故障原因或者信號特征。例如在無線通信、雷達系統或其他射頻設備出現故障時,射頻記錄回放設備能夠提供關鍵的數據支持。通過回放和分析記錄的射頻信號,工程師可以迅速定位問題所在,進行準確的故障診斷,從而大大縮短故障排查時間,提高系統維護效率。

隨著無線通信技術的不斷發展,頻譜資源變得越來越緊張。為了合理利用頻譜資源,需要對頻譜進行監測和管理。射頻記錄回放設備可以記錄頻譜使用情況,包括信號的頻率、帶寬、功率等信息。通過對這些信息的分析,可以了解頻譜資源的占用情況,為頻譜管理和規劃提供依據。

在一些特殊的應用場景中,如軍事演習、電子戰訓練等,需要模擬復雜的電磁環境。射頻記錄回放設備可以記錄真實環境中的射頻信號,并在實驗室或模擬環境中進行回放,以模擬真實的電磁環境。這對于評估系統在復雜電磁環境下的性能、制定應對策略等方面都具有重要意義。

總的來說,射頻記錄回放設備在多個領域中都具有廣泛的應用背景,其重要性不言而喻。隨著技術的不斷發展,射頻記錄回放設備的性能和功能將不斷提升,其在各個領域的應用也將更加深入和廣泛。

二、行業痛點

目前市面上的射頻記錄回放設備情況呈現多樣化,雖然能滿足一些用戶的不同應用場景,但在某些要求比較高的應用場景下,一些設備暫時還不能達到相應的需求標準。

2.1 帶寬不足

在某些場景下,需要記錄回放的射頻電磁信號帶寬要求較高。而某些射頻記錄回放系統的帶寬相對較低,可能無法將當前的電磁環境完整的記錄下來,也無法保留更多的細節和特性。這在回放和分析時沒有辦法準確地還原信號狀態,以提供更有價值的測試結果。

并且,帶寬相對較低的設備,捕獲和存儲射頻信號的速度相對也不高,對于需要實時監測和分析高頻、高速信號的應用場景往往有相應的局限。

在處理復雜射頻信號時,如寬帶信號、調制信號等,若帶寬不高,則不能確保捕獲足夠的信號信息,以支持后續的信號分析和處理。

由此可見,高帶寬的射頻記錄回放系統具有更強的數據采集、存儲、處理和分析能力,具備為用戶提供更準確、更可靠的測試結果的優勢。

2.2 集成性不足

由于射頻信號的復雜性和多樣性,目前市面上的射頻記錄回放系統,大多是由多臺儀器配合組成的。通常包括射頻信號采集設備、存儲設備、處理設備和回放設備等。這些設備各自承擔不同的功能,通過協同工作實現射頻信號的完整記錄和準確回放。

這些設備之間的配合需要精確的同步和協調,以確保射頻信號的完整性和準確性。因此,在實際應用中,雖然這樣的射頻記錄回放系統能夠?qū)崿F(xiàn)對射頻電磁環境的完整采集,但往往對技術人員的要求相對較高,需要更加專業的人員進行配置和調試,才能確保系統的正常運行和數據的準確性。

另一方面,非一體化的射頻記錄回放系統往往設備數量較多,總體積和總重量較高,往往不能夠輕松地攜帶到各種現場環境中進行使用。并且通常需要復雜的線纜連接和繁瑣的配置步驟,較為繁瑣。

三、寬帶射頻記錄回放系統MP7600 Plus

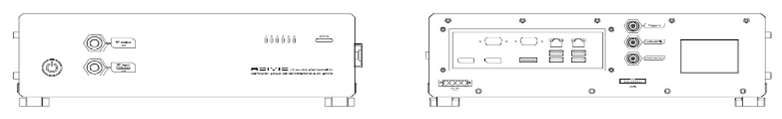

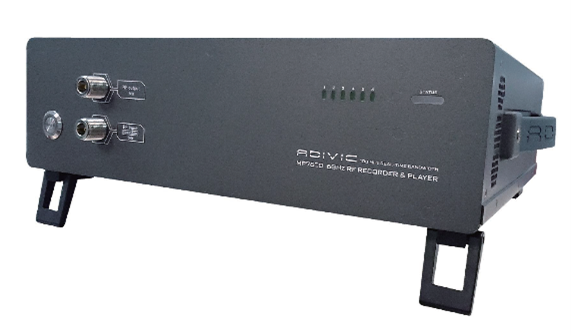

3.1 產品介紹

3.1.1 概述

寬帶射頻記錄回放系統MP7600 Plus是一款專業的射頻記錄播放設備系統,是射頻工程師在外場信號測試與采集的理想工具,單機具有實時射頻信號分析、記錄和回放功能,具備最大100MHz實時射頻信號分析、錄制和回放帶寬,且支持2MHz~100MHz可調帶寬,具備頻譜分析、功率測量功能,可滿足不同的應用需求。定制軟件可支持定時設定,工作頻段內不同頻段信號自動切換、啟動、停止記錄,支持信號分析記錄的同時實時輸出,信號回放時可循環播放。

在廣播電視領域,MP7600 Plus可以全面滿足各個應用領域,從模擬到數字,從音頻廣播信號(包括中短波和FM)到地面數字電視信號,再到寬帶衛星調制信號,MP7600 Plus都全面支持這些標準包括FM/RDS/ TMC、HD Radio、DAB DVB-T/T2、DVB-S/S2、CMMB、ISDB-T、ATSC-MH、T-DMB、DVB-C/C2、DTMB、NTSC/PAL/SECAM以及DTH等。除了廣播電視標準外,還支持GPS、CNSS、CLONASSGALILEO等信號采集和回放,單機回放輸出時,可自定義中心頻率和輸出功率,輸出信號本底噪聲小于-160dBm/Hz,從而可進行干擾環境模擬發生。

3.1.2 功能特點

MP7600 Plus是目前行業率先推出的能單機支持100M射頻實時錄制帶寬的設備,具備超寬的頻率范圍(支持到6GHz)和錄制帶寬(支持100MHz)等指標,并提供多達6臺設備同步級聯構建射頻同步記錄系統的方案。除了滿足ETC測試應用外,MP7600 Plus還可以滿足更多的新應用測試要求,如寬帶衛星信號錄制、Wifi信號錄制和多路信號同時錄制的需求。

  • 錄制帶寬支持2M100MHz任意可設
  • 頻率范圍覆蓋300KHz6.0GHz
  • IQ數據率500MBps
  • 250MS/s采樣率
  • ADC精度16 Bit
  • 1PPS,IRIG-B Support(選件)
  • 支持最大保持、最小保持和平均處理顯示
  • 多達20多個Marker功能,滿足多種標記測試需要
  • 頻譜模板觸發(選件)
  • 數據格式兼容MATLAB
  • 提供IQ數據處理工具軟件
  • 提供Syncbox實現最多達6臺設備同步錄制射頻信號(選件)
  • 4×2.5英寸內部硬盤插槽(標配4×1TB,可拓展為4×4T or 4×8T

3.2 應用說明

寬帶射頻記錄回放系統MP7600 Plus 作為一個核心功能為采集真實場景環境中的實際射頻信號,并將實際信號高保真的在實驗室中進行射頻回放的系統。能夠解決很多標準信號源包括噪聲模擬器無法真實還原實際信號的痛點。真實信號復雜多變,受地點、天氣、干擾信號、地貌和建筑等各種因素影響。

而寬帶射頻記錄回放系統的高保真、實際信號還原及其他功能特點提供了如下幾個典型應用和助力:

1)建立豐富真實的中長波、短波和微波段接收機的外場測試用例,為接收機的實際應用的可靠性提供了保障。

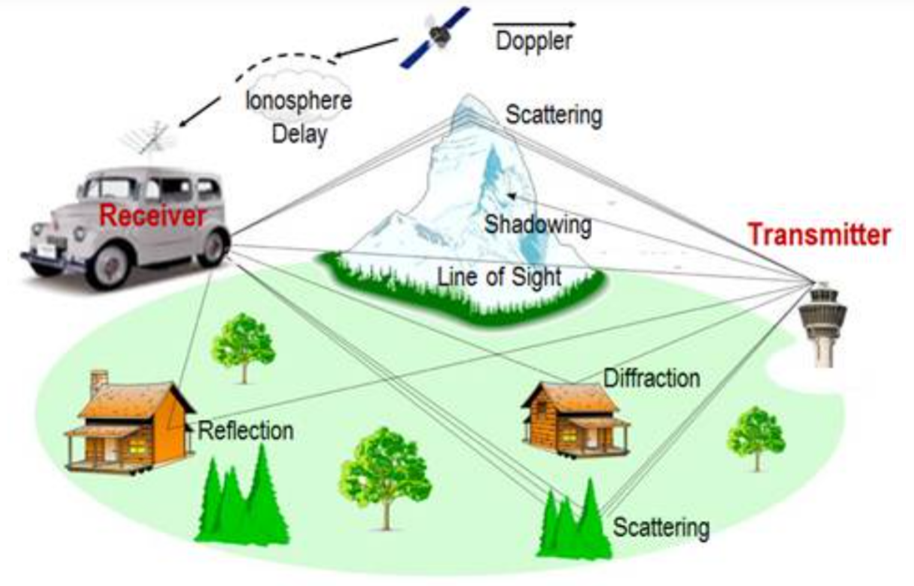

由于接收機實際應用場景復雜多樣,現場會出現包括信號衰落、多普勒頻移、多徑干擾以及電離層延遲等多種情況。標準信號源及常見的場景噪聲仿真器并不能很好的模擬現場環境,導致不能發現很多只能在現場使用才會出現的產品問題。而寬帶射頻記錄回放系統的真實現場電磁環境錄制回放能夠給中長波、短波和微波段接收機的開發和測試提供豐富并且真實的外場測試用例。此測試用例庫越真實豐富,在產品開發和測試時,能夠發現越多產品問題,確保了接收機實際應用時的高可靠性。

2)測試中長波、短波和微波發射機的覆蓋范圍,錄制外場的異常數據,確保發射信號的有效覆蓋。

中長波、短波和微波發射機的覆蓋范圍指標,作為發射臺站和相關監測單位關注的核心指標之一,對發射機的定期維護、新臺站的建設都具有積極的指導作用。

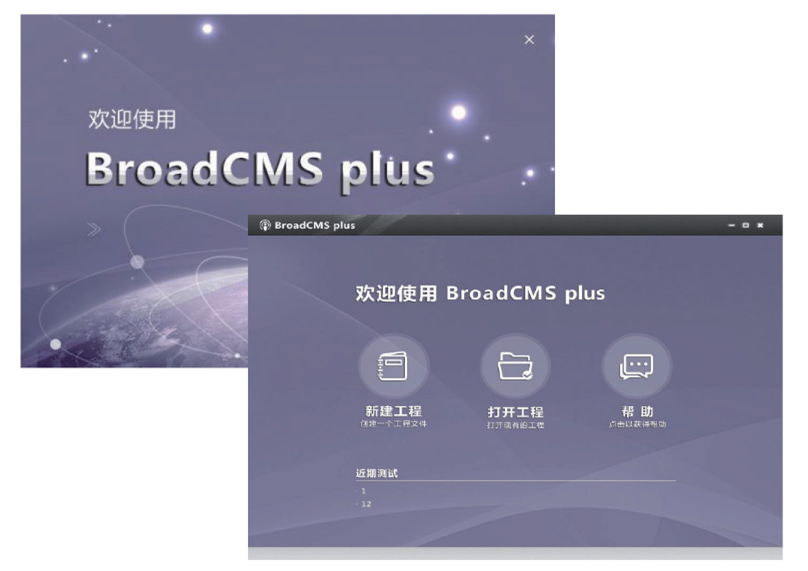

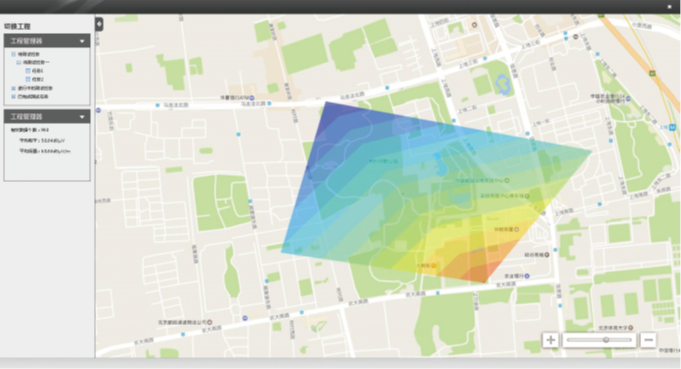

寬帶射頻記錄回放系統MP7600 Plus中的配套軟件BroadCMS,可全面支待AM、FMCDR、PAL-D/KDTMB信號的綜合場強覆蓋路測,具備完善的發射機覆蓋范圍測試功能,支持信號電平參數顯示及強度統計功能,可自動根據輸入的天線因子和線纜損耗計算dBμV/m的場強值。支持GPS定位及地圖打點功能,支持二維覆蓋效果評估。BroadCMS可與射頻記錄回放器MP7600,配合專業接收天線、精密傳輸線纜使用, 并支持與行業主流廣播電視測試儀的二次集成。

3)錄制中長波、短波和微波的外場電磁環境。

使用寬帶射頻記錄回放系統MP7600 Plus 在監測中長波、短波和微波的外場電磁環境及覆蓋質量時,可準確捕獲和保存信號覆蓋異常區域的信號情況。尤其在重大活動保障時期,保存異常非法信號,為分析和追溯非法信號提供有力支撐。

除了以上典型應用外,憑借寬帶射頻記錄回放系統MP7600 Plus的優異射頻性能及較強的功能拓展性,此系統也將在未來工程項目中開發更多應用場景。
