一、引言
隨著藍牙技術的升級迭代，越來越多的產品開始以藍牙為載體進行信息傳輸，其應用場景一直不斷擴展，包括消費類電子、汽車電子、智能家電、工業、醫療等多重領域。目前，市場上已有數以百億的藍牙設備，并且這個數字在未來依然會呈現增長趨勢。按照藍牙技術聯盟（Bluetooth Special Interest Group，簡稱SIG）要求，任何一個藍牙設備必須通過藍牙協議測試認證，才能進入市場。因此，在研發和生產的過程中，對藍牙設備進行射頻一致性測試至為關鍵，以保證其無線指標符合藍牙射頻規范的要求。
二、藍牙發展歷程
藍牙在發展過程中，經歷了若干次標準的變化和技術的更新。藍牙1.1版本正式列入IEEE 802.15.1標準，但作為早期技術，存在抗干擾性差、數據泄露等問題；藍牙2.0版本之后，新增EDR技術，提高了藍牙設備的傳輸速率；藍牙3.0版本功耗明顯降低，新增可選技術High Speed，傳輸率是藍牙2.0的八倍；藍牙4.0版本提出了傳統藍牙（BR）、高速藍牙（EDR）和低功耗藍牙（BLE）三種模式，傳輸技術有了很大提升，其中最重要的就是BLE低功耗功能；藍牙5.0版本在低功耗模式下具有更快更遠的傳輸能力；藍牙5.2版本增強ATT協議，LE功耗控制和信號同步，連接更快，更穩定，抗干擾性更好。
三、測試方案
我司北京度緯科技有限公司推出的測試方案支持傳統藍牙（BR）、高速藍牙（EDR）和低功耗藍牙（BLE）技術，并符合1.1、 1.2、 2.0、 2.1、 3.0、 4.0、 4.1、 4.2、 5.0、 5.1、5.2版（持續更新）藍牙協議核心規范。
3.1 測試案例
以藍牙手環射頻一致性測試為例，具體測試方案如下：
3.1.1 單終端測試方案

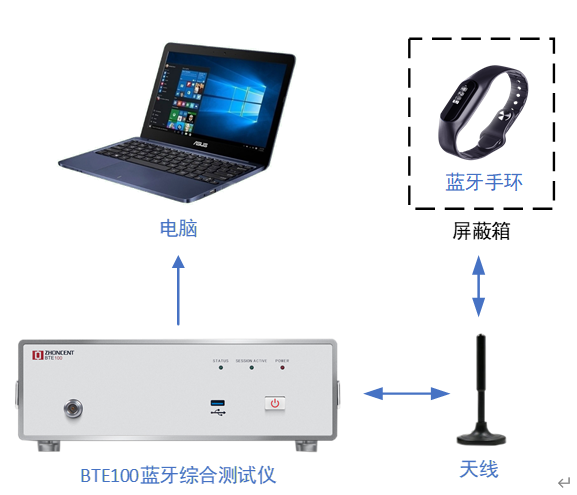

圖1 藍牙手環射頻一致性測試連接圖
單終端藍牙射頻一致性測試系統主要包括：BTE100藍牙綜合測試儀、天線或射頻線纜、控制電腦和被測物。
被測物通過天線經空間場或者通過射頻線纜建立與測試儀之間的連接，測試儀通過LAN網線連接到控制電腦。啟動測試儀和被測設備，在測試軟件BTE run中確認連接狀態，選擇被測物版本和測試模式，勾選所需測試項，運行測試獲得測試結果。
3.1.2 多終端測試方案

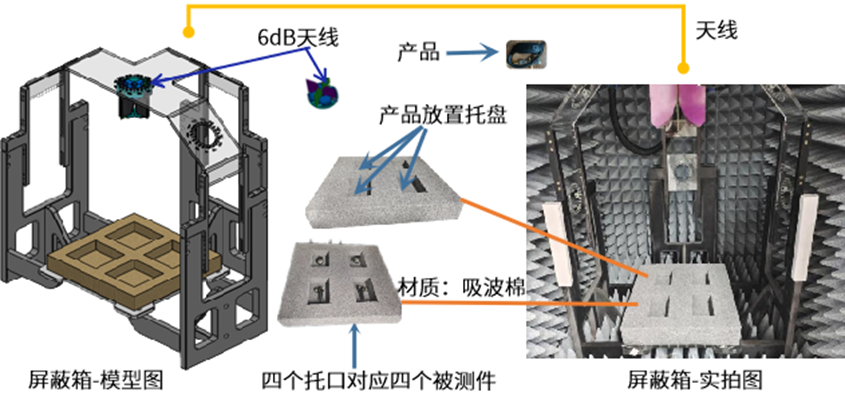

圖2 一托四空口測試圖
多終端藍牙射頻一致性測試系統主要包括：BTE100藍牙綜合測試儀、天線或射頻線纜、控制電腦、屏蔽箱和被測物。
多個被測物放置于屏蔽箱內托盤對應位置，通過天線經空間場或者通過射頻線纜建立與測試儀之間的連接，測試儀通過LAN網線連接到控制電腦。啟動測試儀和被測設備，在測試軟件BTE run中確認連接狀態，選擇被測物版本和測試模式，勾選所需測試項，運行測試獲得測試結果。
BTE100具有領先行業技術實現空口一托四，測試系統可對多個終端同時進行空口測試；藍牙板子可以支持一托多拼板測試（至多可支持對四個終端同時測試即一托四方案），且能夠保障四個被測物數據與單獨測量數據基本相差無誤，與行業內其他競品的輸出功率平均值：偏差<0.5dB，適用于生產線大規模量產測試。提高行業測試效率，節約時間成本，為研發測試提供極大的便利。

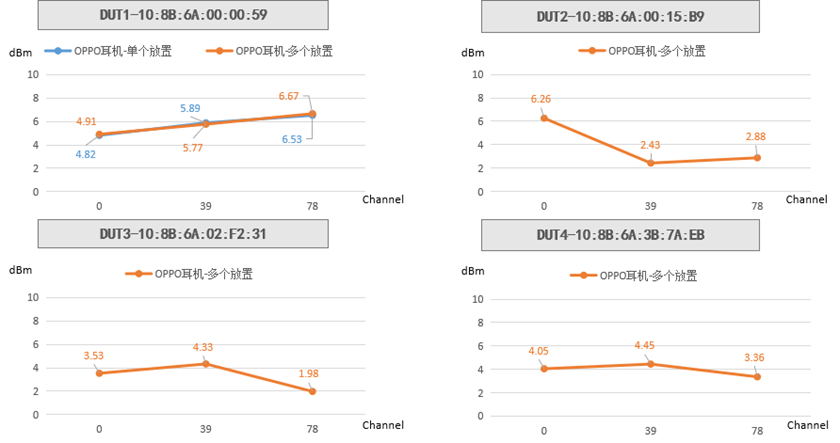

圖3 BTE100輸出功率平均值對比圖
3.2 測試指標
藍牙版本 | 標準編號 | 項目名稱 |
傳統藍牙 （BR） | RF/TRM/CA/BV-01-C | Output Power |
RF/TRM/CA/BV-03-C | Power Control | |
RF/TRM/CA/BV-07-C | Modulation Characteristics | |
RF/TRM/CA/BV-08-C | Initial Carrier Frequency Tolerance | |
RF/TRM/CA/BV-09-C | Carrier Frequency Drift | |
RF/RCV/CA/BV-01-C | Single Sensitivity | |
RF/RCV/CA/BV-02-C | Multi Sensitivity | |
RF/RCV/CA/BV-06-C | Maximum Input Level | |
—— | Throughput | |
高速藍牙 （EDR） | RF/TRM/CA/BV-10-C | EDR Relative Transmit Power |
RF/TRM/CA/BV-11-C | EDR Carrier Frequency Stability and Modulation Accuracy | |
RF/TRM/CA/BV-12-C | EDR Differential Phase Encoding | |
RF/RCV/CA/BV-07-C | EDR Sensitivity | |
RF/RCV/CA/BV-10-C | EDR Maximum Input Level | |
—— | Throughput | |
低功耗藍牙（BLE） | TRM-LE/CA/01/C | Output Power |
TRM-LE/CA/05/C | Modulation Characteristics | |
TRM-LE/CA/06/C | Carrier Frequency Offset and Drift | |
RCV-LE/CA/01/C | Receiver Sensitivity | |
RCV-LE/CA/06/C | Maximum Input Single Level | |
—— | Throughput |
3.3方案優勢
完全符合射頻一致性測試標準；
兼容經典藍牙(BR/EDR)協議測試和低功耗藍牙(BLE 4.2/5.0/5.1/5.2)協議測試；
可快速測試功率、頻率、調制解調、接收靈敏度、吞吐量等各項射頻指標；
擁有完整藍牙協議棧，支持Paring Mode，無需進入DUT模式，是競品分析利器；
支持BLE完全信令測試，無需進入DTM模式，對無USB接口產品友好；
支持CW校準與測試，傳導或空口測試；
領先行業技術實現一托四空口測試，提高測試效率。
四、核心測試儀器簡介
針對藍牙射頻一致性測試，北京度緯科技有限公司銷售的BTE100藍牙綜合測試儀是完全滿足要求的。

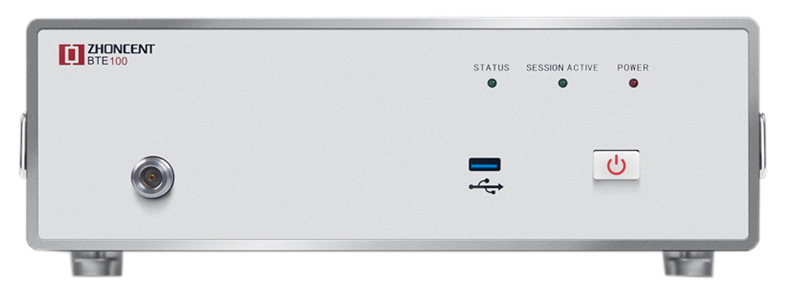

圖4 BTE100藍牙綜合測試儀
BTE100藍牙綜合測試儀擁有完整藍牙協議棧，廣泛應用于生產、研發、測試及認證等環節，同時也適用于藍牙協議級測試需求定制開發。支持不同藍牙版本，測試功能非常全面，實現空口1托4測試，并且能更優于目前市場上的其他測試系統。
歡迎各位前來咨詢洽談，咨詢電話：010-64327909。
